Внутренний финишер B1
4-17
Дополнительное оборудование
4
При сшивании можно использовать бумагу плотностью 64–128 г/м
2
.
Максимальное количество сшиваемых листов при использовании бумаги
плотностью 80 г/м
2
:
• A4: 50 листов
• A4R и A3: 30 листов
ЗАПОМНИТЕ
• Режим Сшивание доступен для следующих форматов бумаги: A4, A4R и A3.
• Нельзя сшивать конверты, OHP-пленки или этикетки.
• Двойное сшивание доступно для следующих типов бумаги: Обычная,
Восстановленная или Цветная.
• Не убирайте распечатки с участка вывода во время сшивания. Убирайте
распечатки после их вывода в выводные лотки.
ПРИМЕЧАНИЕ
Если на сенсорном дисплее отображается сообщение <Загрузите скрепки.>, в
аппарате закончились скрепки. Замените картридж со скрепками новым. (См.
раздел «Замена картриджа со скрепками» на стр.5-27.)

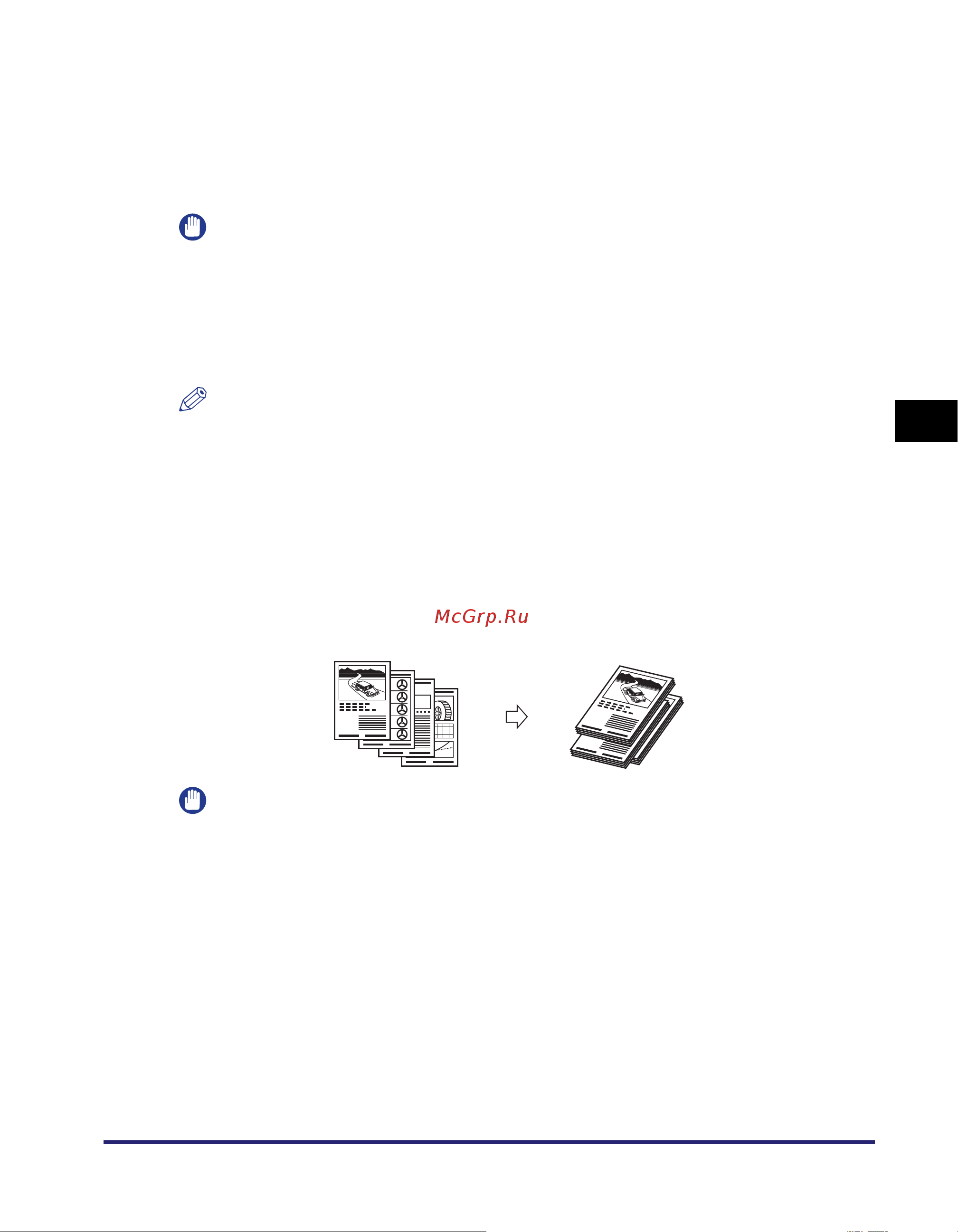

■ Режим Смещение
Режим Смещение можно выбирать в сочетании с режимом Сортировка или
Группа. Каждый комплект распечаток выводится в одной и той же
ориентации, но поочередно сдвигается назад или вперед.
ЗАПОМНИТЕ
Режим Смещение доступен для следующих форматов бумаги: A4, A4R и A3.
4
3
2
1
1
1
1
Оригиналы
Копии
SFC_RG_UK.book Page 17 Monday, December 10, 2012 9:59 PM
