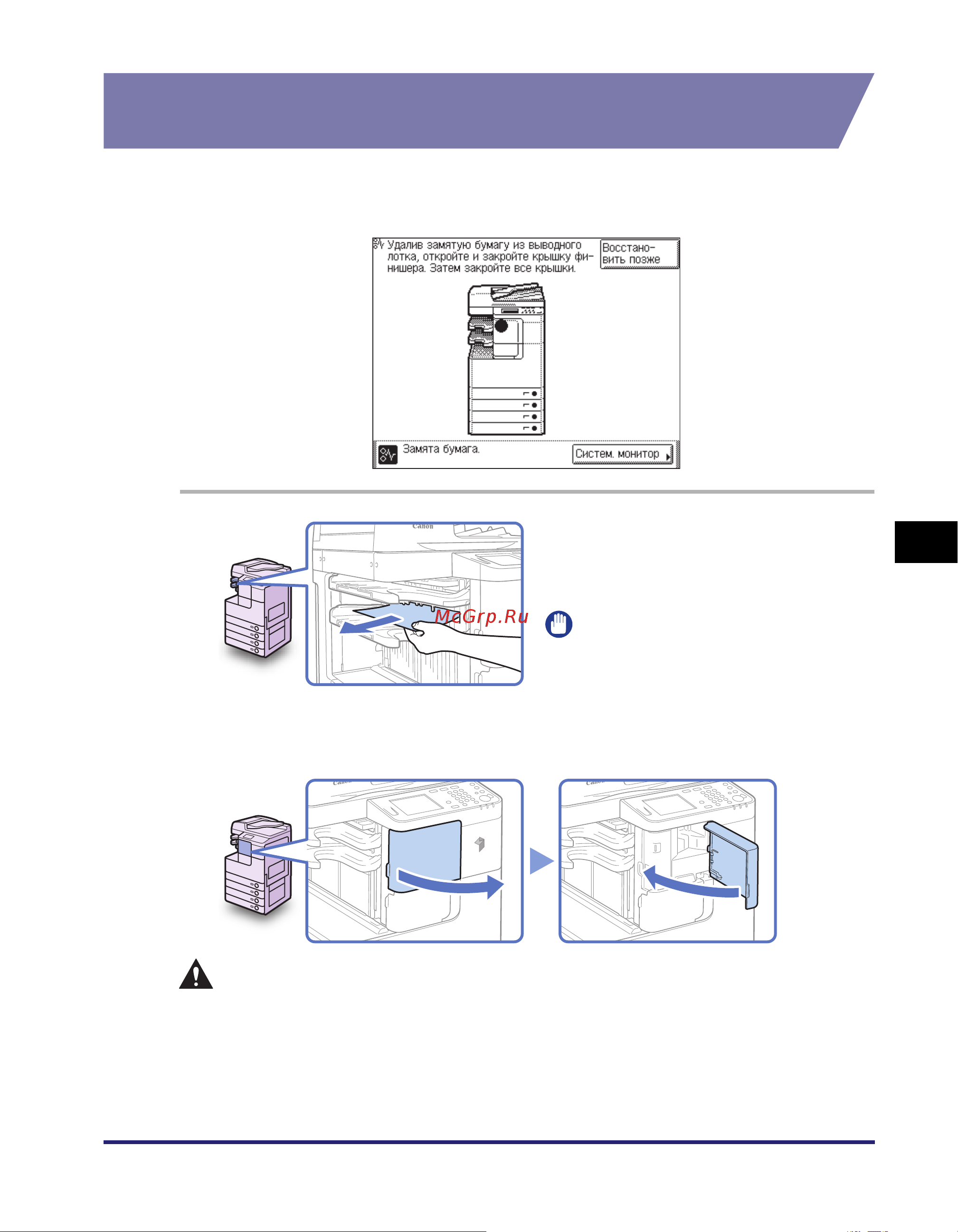

Устранение замятия бумаги
6-43
Устранение неисправностей
6
Внутренний финишер B1 (приобретается
дополнительно)
Если замятие бумаги произошло в дополнительном финишере, удалите
замятую бумагу, как описано ниже.
2
Откройте переднюю крышку финишера, а затем закройте ее.
ВНИМАНИЕ
Закрывая крышку, следите за тем, чтобы не прищемить пальцы, это может
привести к травме.
1
Удалите всю замятую бумагу,
выступающую из выводного
лотка.
ЗАПОМНИТЕ
Не пытайтесь вытянуть замятую
бумагу силой. т.к. это может
привести к повреждению аппарата.
