Указание общих параметров
3-22
Настройка основных параметров аппарата
3
3
Укажите требуемый нестандартный формат бумаги.
ЗАПОМНИТЕ
Убедитесь в том, что формат бумаги задан правильно. Если формат бумаги, загруженной в
устройство ручной подачи, и настройка формата бумаги не совпадают, возможно замятие
бумаги.
ПРИМЕЧАНИЕ
• Если при вводе чисел допущена ошибка, нажмите клавишу [C] [Очистка] ➞ введите
правильные числа.
• При вводе значений в миллиметрах можно также использовать клавиши
– (цифровые клавиши) и (Стереть) на панели управления.
• Для ввода значений в дюймах нажмите клавишу [Дюйм]. (См. раздел «Ввод значений в
дюймах» на стр.3-7.)
• При вводе значений длины в дюй
мах между целым числом и дробью необходимо вводить
символ подчеркивания (_).
4
Для возврата к главному экрану нажмите клавишу (Сброс).
Выбор способа подачи бумаги
Можно указать, что является приоритетом при печати задания: скорость печати или
определенная сторона листа бумаги. Это полезно, если требуется выполнить
одностороннюю или двустороннюю печать на бумагу с печатью (бумага с уже
напечатанными логотипами или орнаментом), не переворачивая бумагу, загруженную
в источник бумаги.
ПРИМЕЧАНИЕ
По умолчанию для всех источников бумаги установлено значение «Скорость».

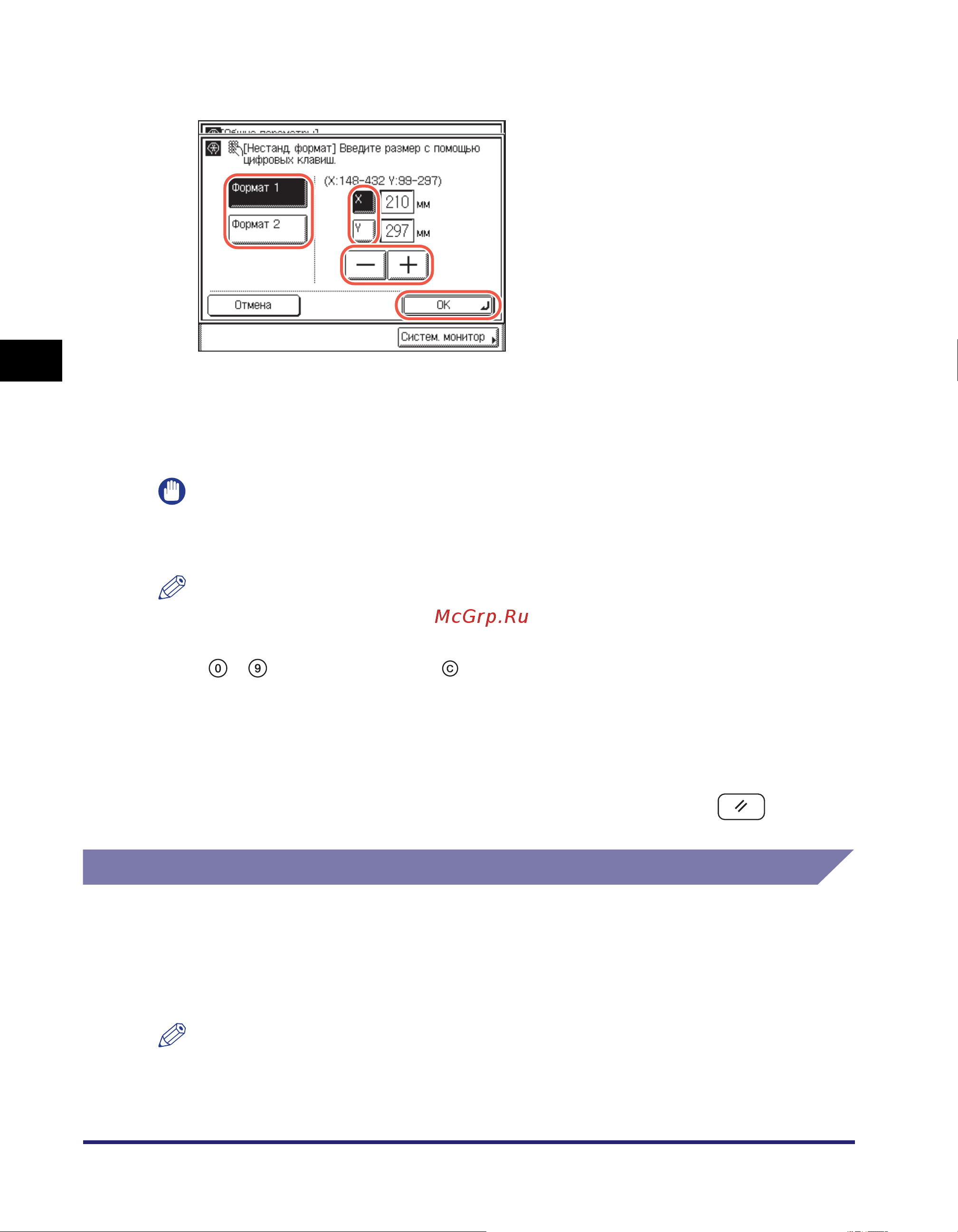

❑ Нажмите клавишу [Формат 1] или [Формат 2].
Можно зарегистрировать два вида
нестандартных форматов.
❑ Нажмите клавишу [X] ➞ введите значение
длины по горизонтальной оси бумаги с
помощью клавиши [-] или [+].
Размер по горизонтали может задаваться в
диапазоне от 148 до 432 мм.
❑ Нажмите клавишу [Y] ➞ введите значение
длины по вертикальной оси бумаги с
помощью клавиши [-] или [+].
Размер по вертикали может задаваться в
диапазоне от 99 до 297 мм.
❑ Нажмите клавишу [OK].
Повторите этот шаг для регистрации или
правки другого нестандартного формата
бумаги.
