Указание общих параметров
3-23
Настройка основных параметров аппарата
3
1
Нажмите клавиши (Дополнительные функции) ➞
[Общие параметры].
Для справки см. шаги 1 и 2 в разделе «Исходная функция при включении
питания», на стр.3-2.

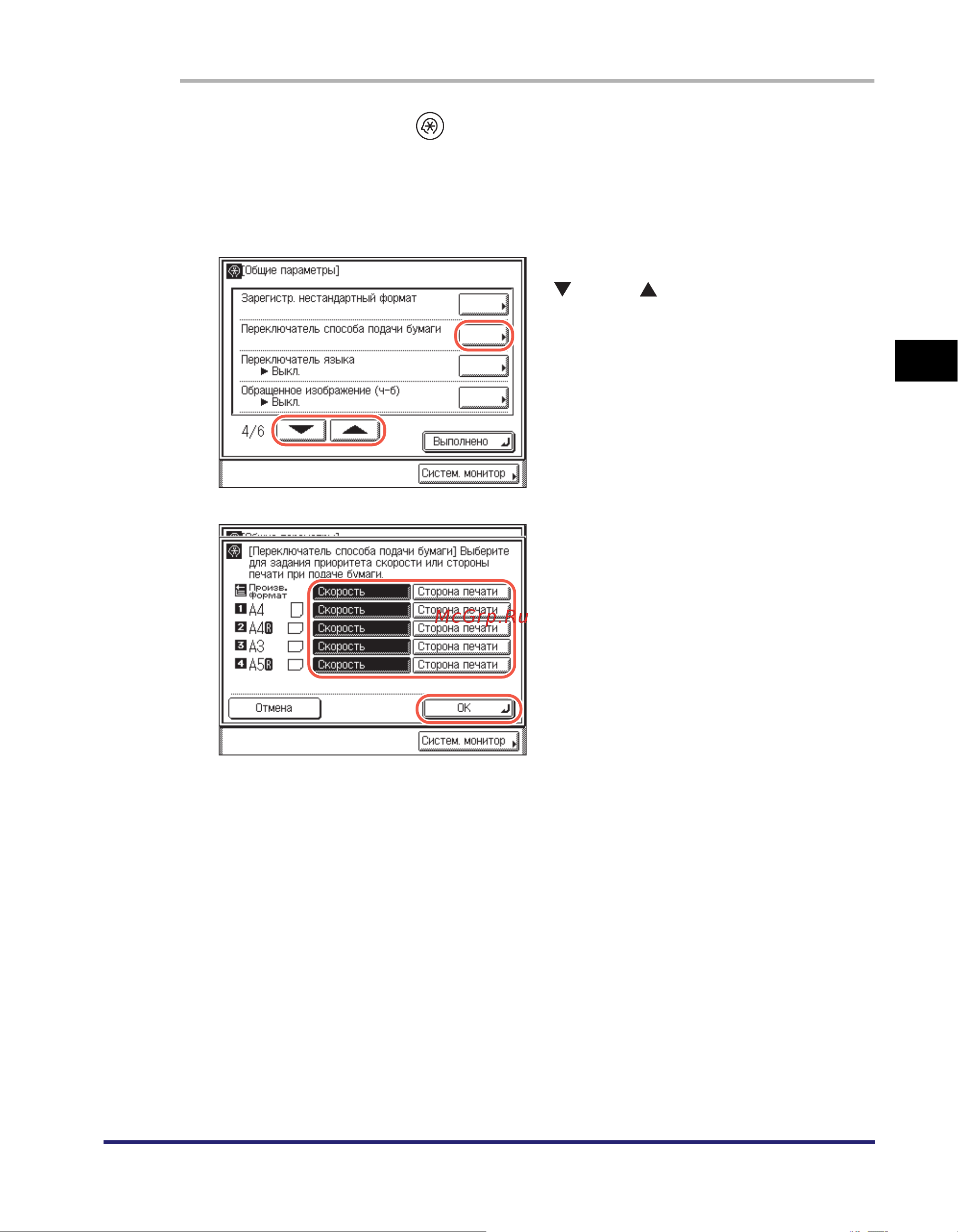

2
Нажимайте клавишу
[] или [] до тех пор, пока не
появится клавиша
[Переключатель способов пода
чи бумаги], ➞ нажмите клавишу
[Переключатель способов пода
чи бумаги].
3
Нажмите клавишу [Скорость]
или [Сторона печати] для
выбора требуемого способа
подачи бумаги ➞ нажмите
клавишу [OK].
[Скорость] При подаче односторонних или двусторонних распечаток в аппарат
способ вывода бумаги в аппарате меняется, и это влияет на скорость
печати. Для оптимизации скорости печати устанавливайте бумагу
вручную следующим образом.
- Односторонняя печать
Загружайте бумагу в кассету для бумаги лицевой стороной вверх, а
в устройство ручной подачи – лицевой стороной вниз. Сторона,
обращенная вв
ерх в кассете для бумаги, и сторона, обращенная
вниз в устройстве ручной подачи, - это стороны, на которые
выполняется печать.
-2-сторонняя печать
Загружайте бумагу в кассету для бумаги лицевой стороной вниз, а в
устройство ручной подачи – лицевой стороной вверх. Сторона,
обращенная вниз в кассете для бумаги, и сторона, обращенная
вверх в у
стройстве ручной подачи, – это стороны, на которые печать
выполняется в первую очередь.
