Периодическая чистка
5-31
Периодическое обслуживание
5
1

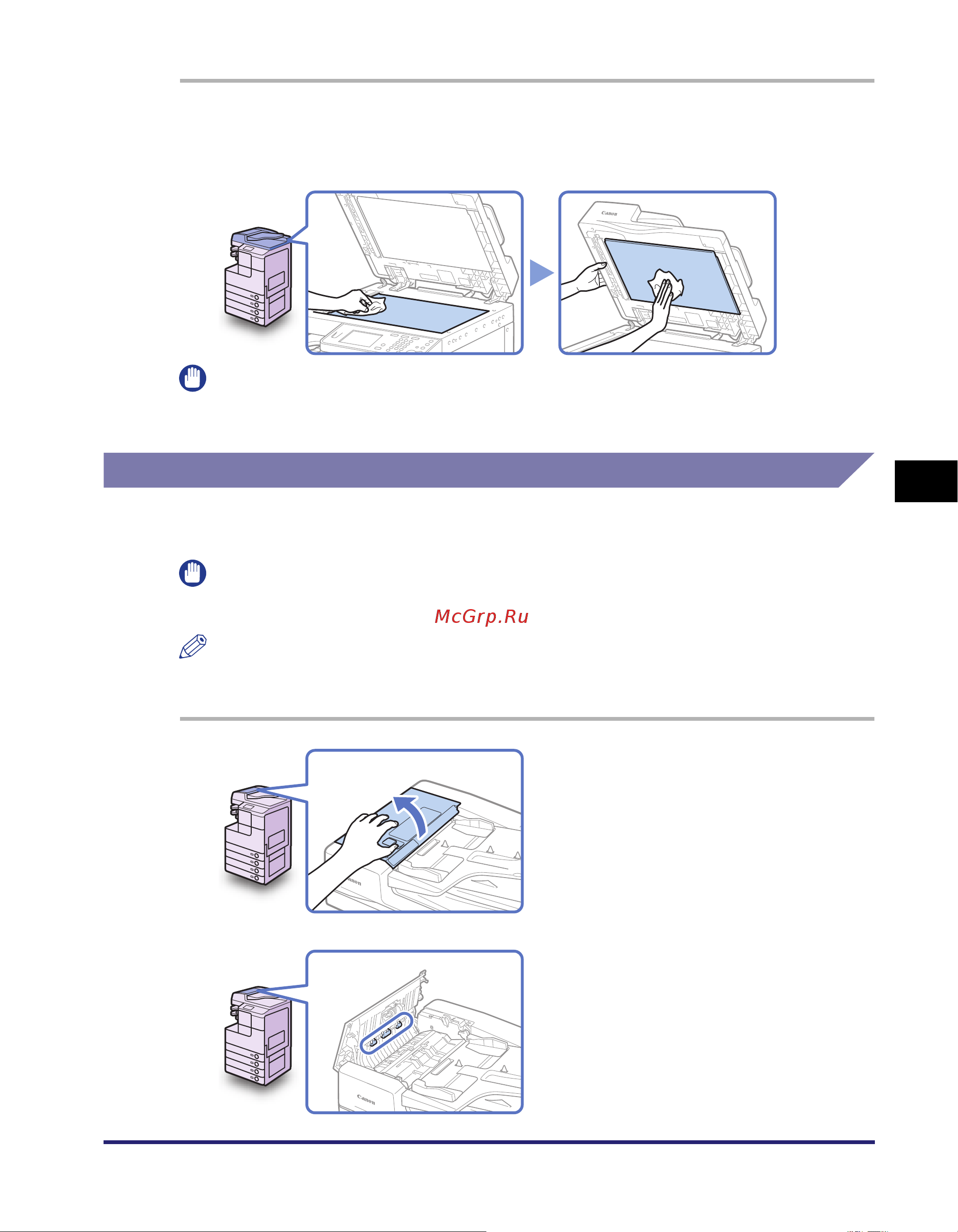

Почистите стекло экспонирования и нижнюю сторону устройства
подачи/крышки блока экспонирования тканью, смоченной водой, а
затем протрите их насухо мягкой сухой тканью.
ЗАПОМНИТЕ
Ткань не должна быть слишком влажной, так как излишки воды могут привести к выходу
аппарата из строя.
Область сканирования и валики устройства подачи
Регулярно выполняйте чистку области сканирования и валиков устройства подачи, как
описано ниже.
ЗАПОМНИТЕ
Ткань не должна быть слишком влажной, так как излишки воды могут привести к выходу
аппарата из строя.
ПРИМЕЧАНИЕ
Устройство подачи (АДПД AA1/AB1) для модели imageRUNNER 2545/2535/2530/2525/2520
приобретается дополнительно.
1
Откройте крышку устройства
подачи.
2
Почистите валики (в общей
сложности в трех местах) внутри
крышки устройства подачи куском
ткани, смоченным водой. Затем
протрите мягкой сухой тканью.
Выполняя чистку, проворачивайте валики
рукой.
