Загрузка бумаги в устройство ручной подачи
2-23
Основные операции
2
ПРИМЕЧАНИЕ
• Следуйте указаниям, приведенным на упаковке бумаги, о том, какая сторона
бумаги предназначена для печати.
• В случае замятия бумаги попытайтесь перевернуть стопку бумаги и загрузить ее
заново.
3

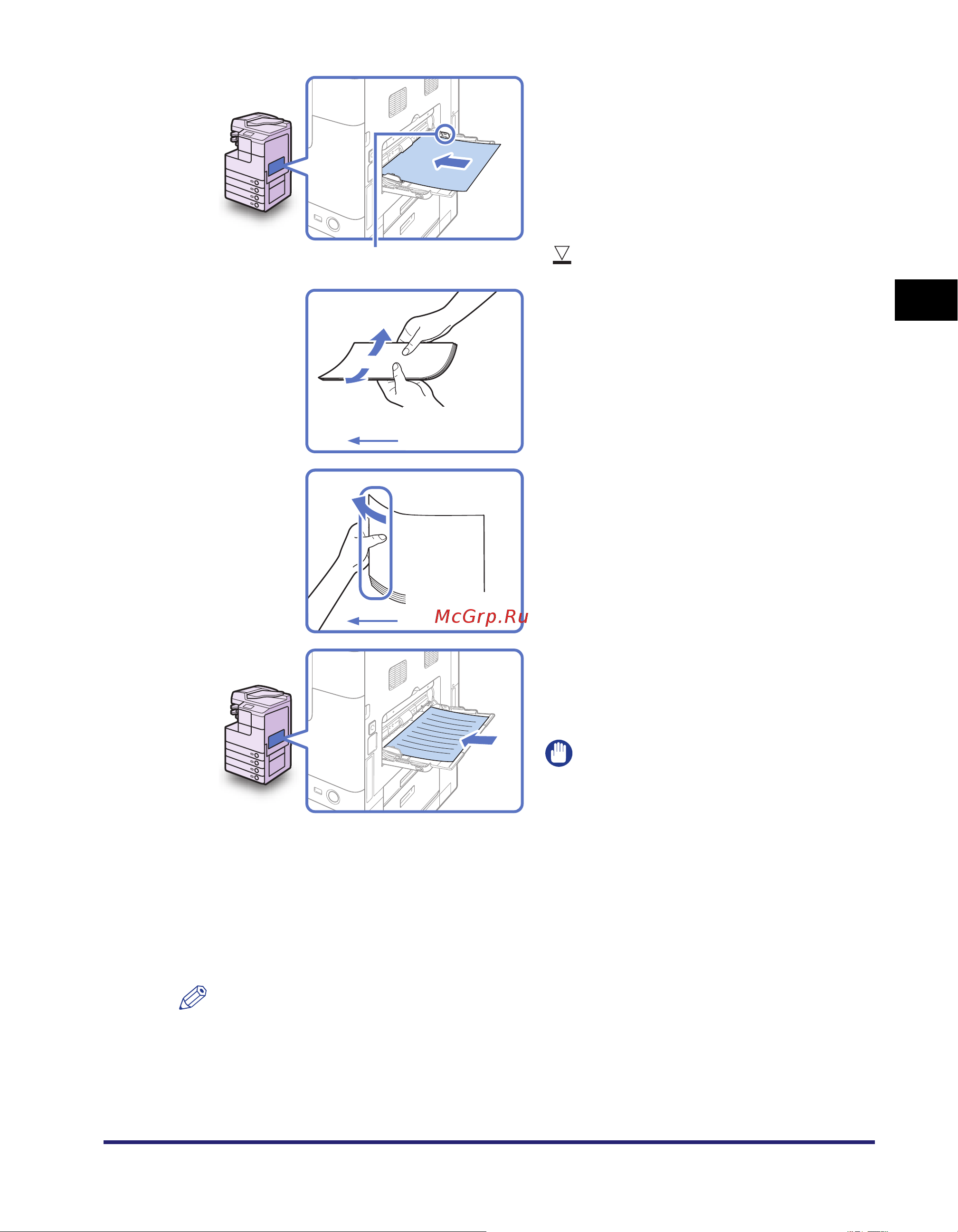

Загрузите бумагу в устройство
ручной подачи.
При загрузке бумаги в устройство ручной
подачи печать выполняется на сторону,
обращенную вниз.
Убедитесь, что высота стопки не
превышает ограничительной отметки
().
Перед использованием распрямите
скрученные листы бумаги. Скрученная
бумага может стать причиной замятия.
Если скрученная бумага плохо
распрямляется, загните передние края
бумаги вверх, как показано ниже.
Для печати на обратной стороне бу
маги с
уже выполненной печатью загружайте ее
в устройство ручной подачи стороной с
печатью вверх.
ЗАПОМНИТЕ
• При загрузке бумаги в устройство
ручной подачи аккуратно выровняйте
бумагу по направляющим.
• Загружая плотную бумагу или
конверты, загните передний край
вверх приблизительно на 3 мм.
Закручивание переднего края дает
валикам возможность захватить
бумагу или конверты, поступающие в
устройство ручной подачи.
Ограничительная отметка
Направление
подачи
Направление
подачи
При копировании на
обратную сторону листа с
печатью
