Указание общих параметров
3-20
Настройка основных параметров аппарата
3

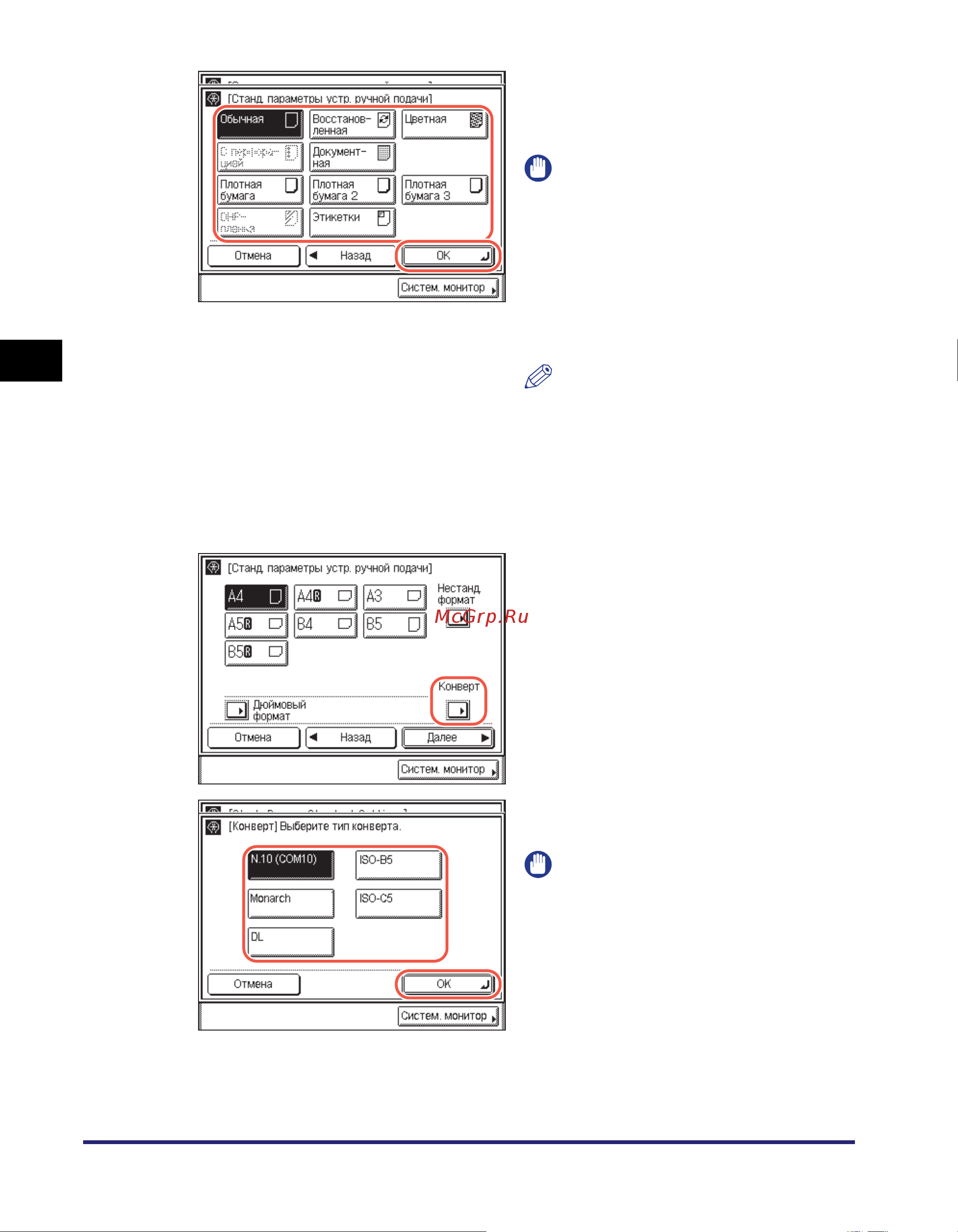

● Если требуется выбрать тип конверта
❑
Выберите нужный тип бумаги ➞
нажмите клавишу [OK].
Устанавливается заданный режим.
ЗАПОМНИТЕ
Убедитесь в том, что тип бумаги
задан правильно. Неправильное
задание типа бумаги может
отрицательно повлиять на качество
изображения, привести к
повреждению блока
термозакрепления или вызвать
замятие бумаги.
ПРИМЕЧАНИЕ
При использовании бумаги
нестандартного формата
невозможно выбрать варианты
[Перфорация 3 отверстий] и
[OHP-пленка].
❑ Нажмите клавишу [Конверт].
❑ Выберите требуемый тип конверта ➞
нажмите клавишу [OK].
ЗАПОМНИТЕ
Убедитесь в том, что тип конвертов
задан правильно. Если тип
конвертов, загруженных в
устройство ручной подачи, и
настройка типа конвертов не
совпадают, возможно замятие
бумаги.
