Периодическая чистка
5-39
Периодическое обслуживание
5
4

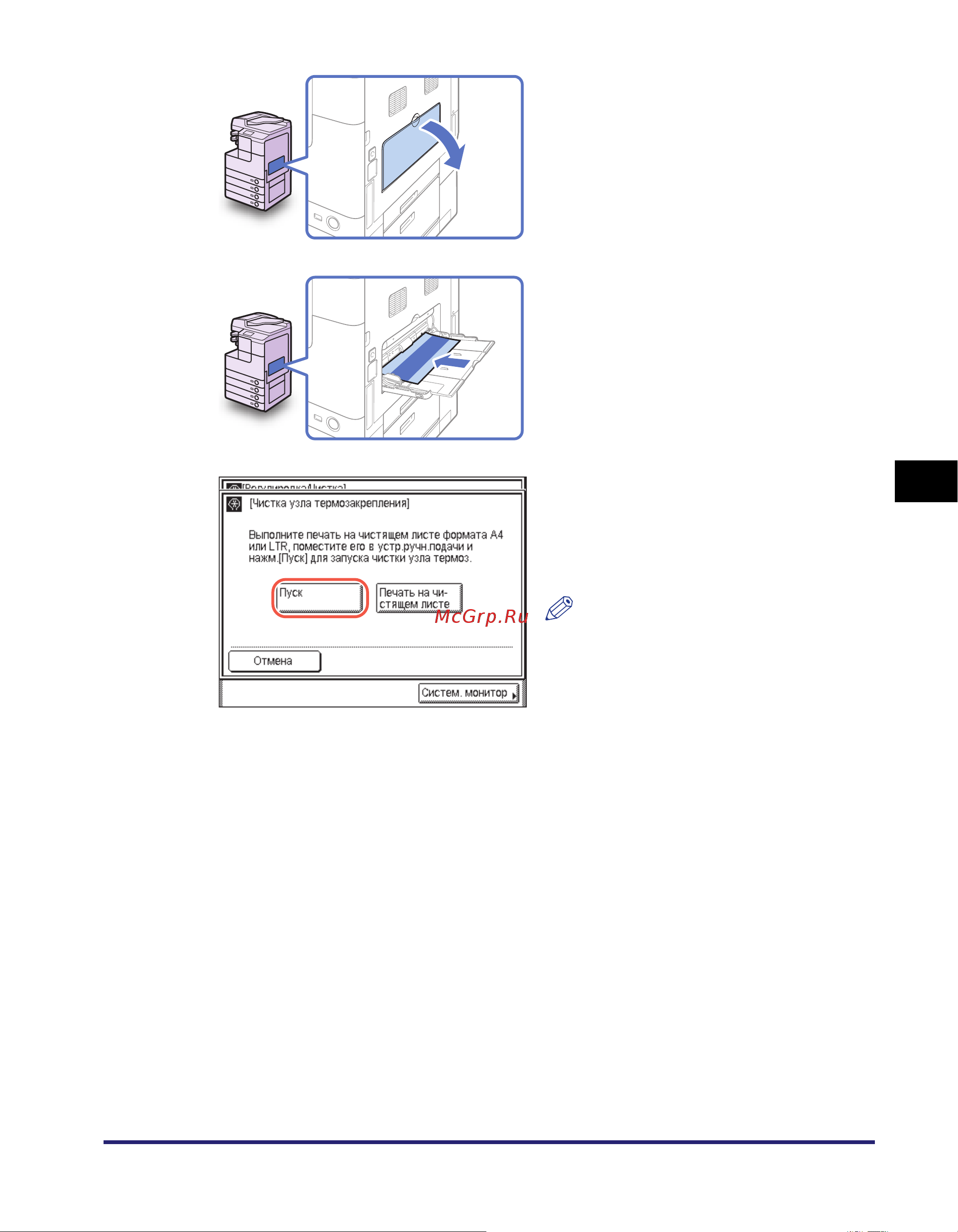

Откройте устройство ручной
подачи.
5
Загрузите чистящий лист
стороной с печатью вверх,
вставляя его в устройство
ручной подачи белым краем
вперед.
6
Нажмите клавишу [Пуск] для
запуска чистки блока
термозакрепления.
Для выхода нажмите клавишу [Отмена].
ПРИМЕЧАНИЕ
• Чистка узла термозакрепления
занимает прибл. 100 с.
• Начавшийся процесс чистки
нельзя отменить. Подождите, пока
он не завершится.
• Если во время чистки произошло
замятие чистящего листа,
начинает мигать индикатор
ошибки. Удалите замятый
чистящий лист и повторите
попытку.
