Использование сенсорного дисплея
2-5
Основные операции
2

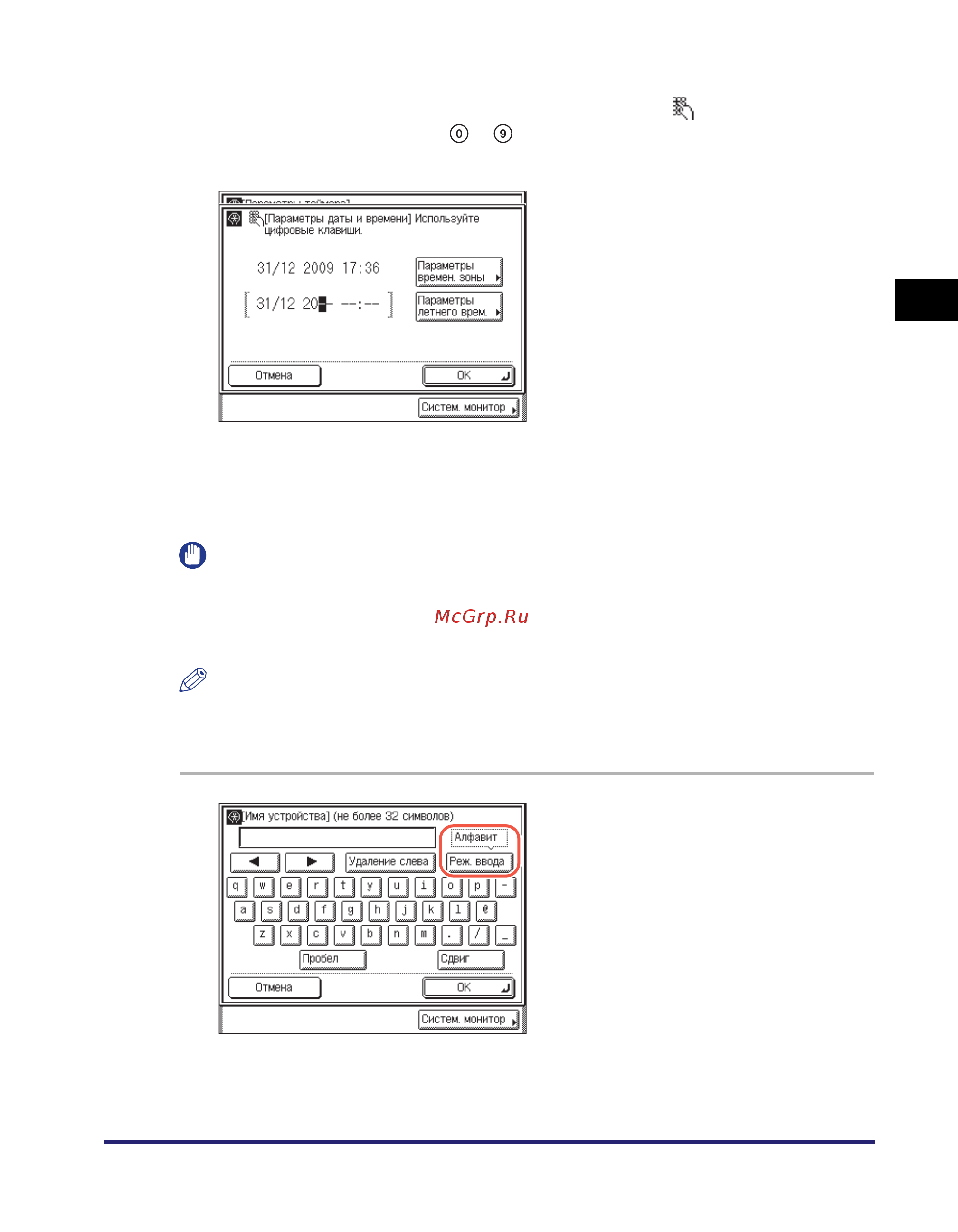

Ввод цифр
При отображении на экране значка цифровых клавиш () для ввода цифр
можно использовать клавиши – (цифровые клавиши) на панели
управления.
Ввод алфавитно-цифровых символов
Если на экране отображается клавиатура, это означает, что требуется ввести
алфавитно-цифровые символы.
ЗАПОМНИТЕ
Если для параметра Переключатель языка задано значение «Вкл.», некоторые
символы недоступны и их ввод невозможен. Для того чтобы вводить все
символы, задайте для параметра Переключатель языка значение «Выкл.».
(См. раздел «Смена языка на дисплее» на стр.3-24.)
ПРИМЕЧАНИЕ
В приведенной ниже процедуре в качестве примера, показывающего, как
вводить символы, используется экран Имя устройства. (См. главу 7, «Other
System Settings», руководства System Settings Guide.)
1
Для выбора требуемого
режима ввода нажмите
клавишу [Режим ввода].
Режим ввода изменяется при каждом
нажатии клавиши [Режим ввода].
❑ Для ввода алфавитных символов
выберите клавишу [Алфавит].
SFC_RG_UK.book Page 5 Monday, December 10, 2012 9:59 PM
