Доступ к системному монитору
2-34
Основные операции
2
● Для проверки состояния/журнала заданий на копирование
❑
Нажмите клавишу [Копия].
● Для проверки состояния/журнала заданий на передачу/прием
❑
Нажмите клавишу [ПР./ПЕР.].
● Для проверки состояния/журнала заданий факса
❑
Нажмите клавишу [Факс].
● Для проверки состояния/журнала заданий на печать
❑
Нажмите клавишу [Печать].
● Для проверки состояния аппарата
❑
Нажмите клавишу [Устройство].
3
Проверьте состояние/журнал заданий для выбранной
функции или состояние аппарата.
● Если выбрана клавиша [Копия], [ПР./ПЕР.], [Факс] или [Печать]
2
Выберите функцию.
❑ Нажмите клавишу [Состояние],
[Состояние задания на ПЕР.] или
[Состояние задания на ПР.] для
проверки заданий, находящихся в
памяти аппарата, либо клавишу
[Журнал], [Журнал заданий на ПЕР.]
или [Отчет о заданиях на ПР.] для
просмотра сведений о заданиях,
выполненных аппаратом.

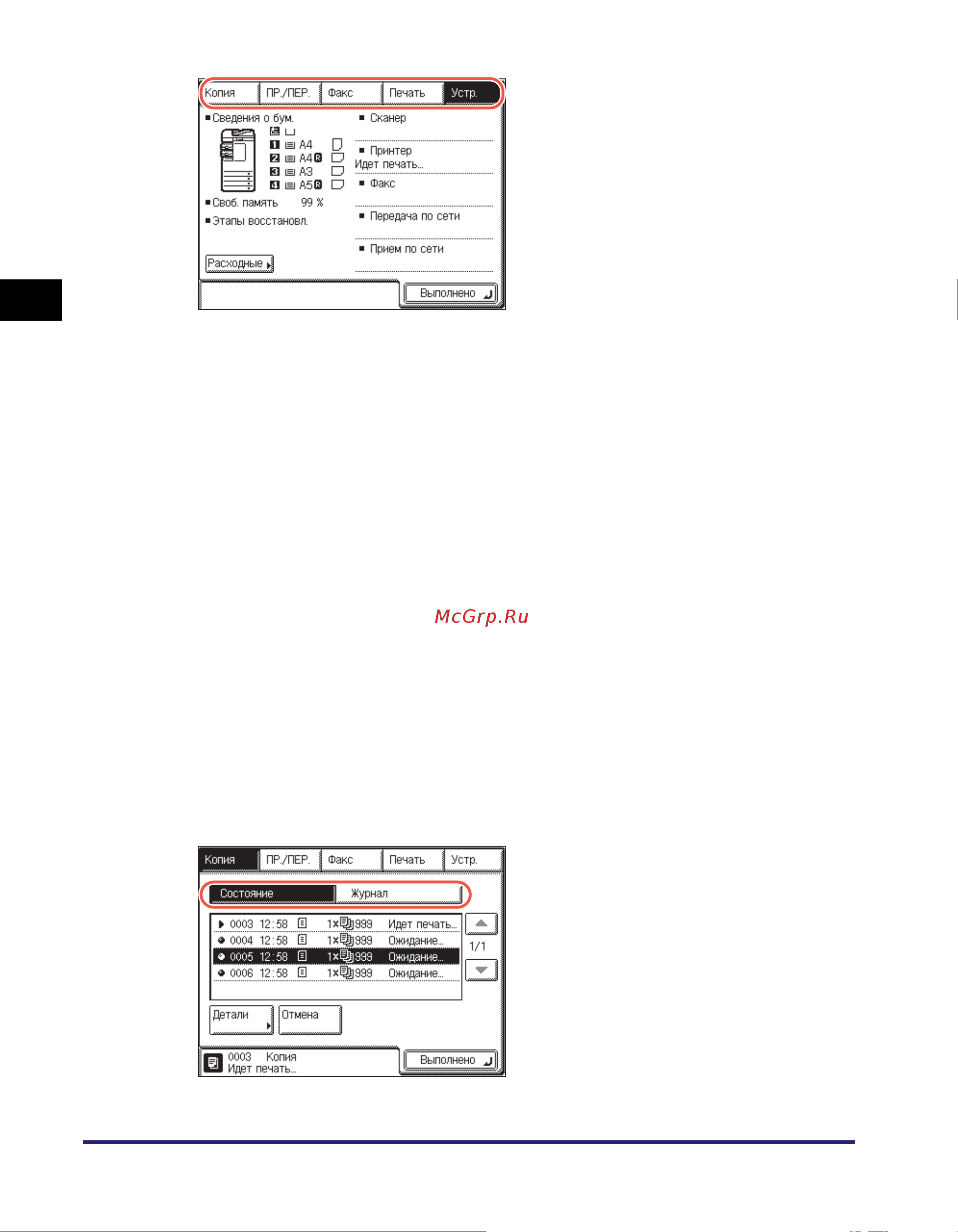

Изображение, приведенное слева,
является примером экрана состояния
для функции Копирование.
SFC_RG_UK.book Page 34 Monday, December 10, 2012 9:59 PM
