Периодическая чистка
5-33
Периодическое обслуживание
5
7

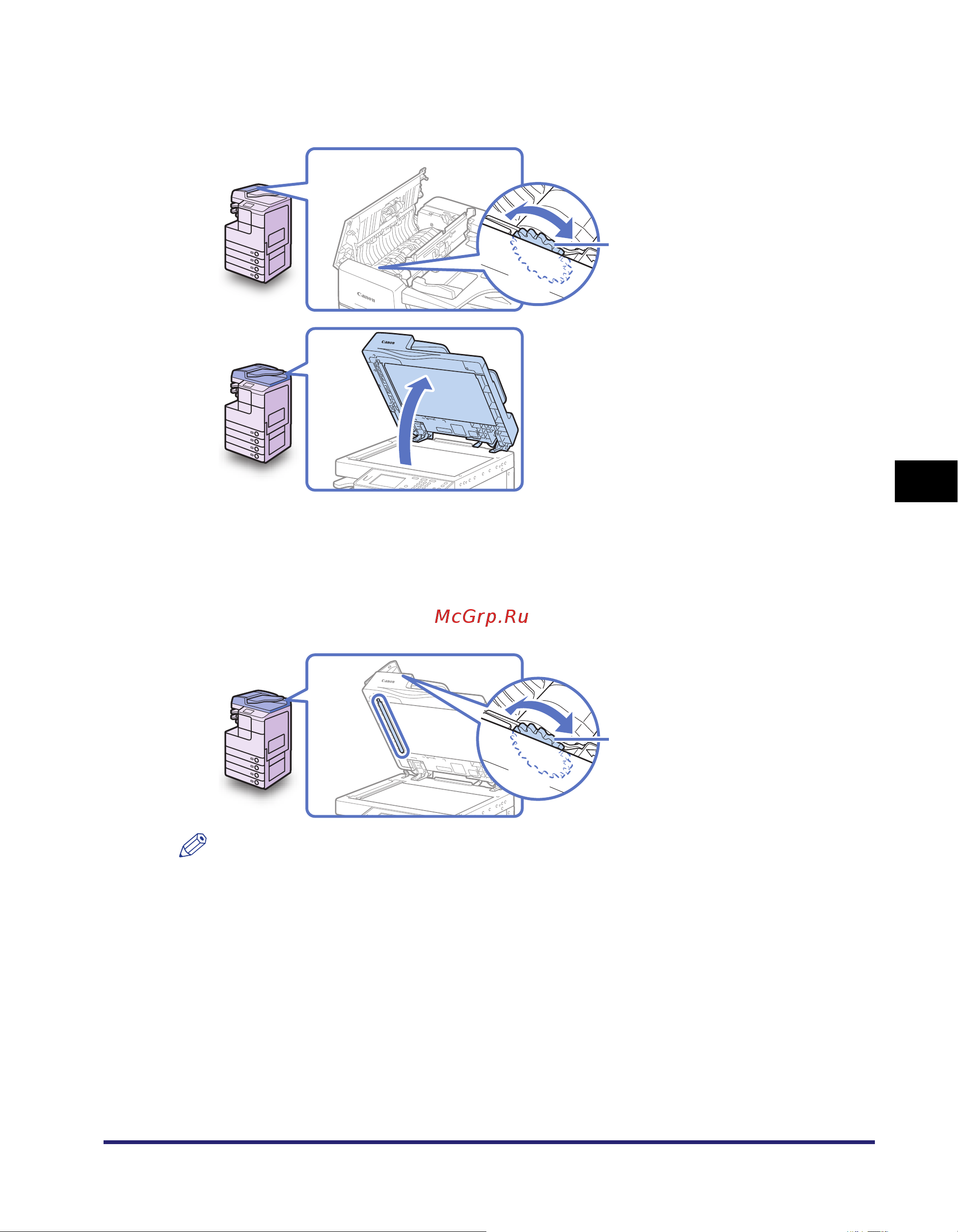

Поместите указательный палец на диск подачи. Не убирая
палец с диска подачи, откройте устройство подачи.
8
Поворачивая валик из полимерного материала с помощью
диска подачи, протрите валик из полимерного материала и
окружающие его компоненты тканью, смоченной водой. Затем
протрите мягкой сухой тканью.
ПРИМЕЧАНИЕ
Если при открытом устройстве подачи диск подачи недоступен, закройте
устройство подачи ➞ слегка поверните диск подачи ➞ откройте устройство
подачи ➞ почистите валик. Повторяйте эти действия до тех пор, пока
поверхность валика не станет совершенно чистой.
Лист подачи
Лист подачи
SFC_RG_UK.book Page 33 Monday, December 10, 2012 9:59 PM
