Замена чернильного картриджа для штампа
5-26
Периодическое обслуживание
5
3

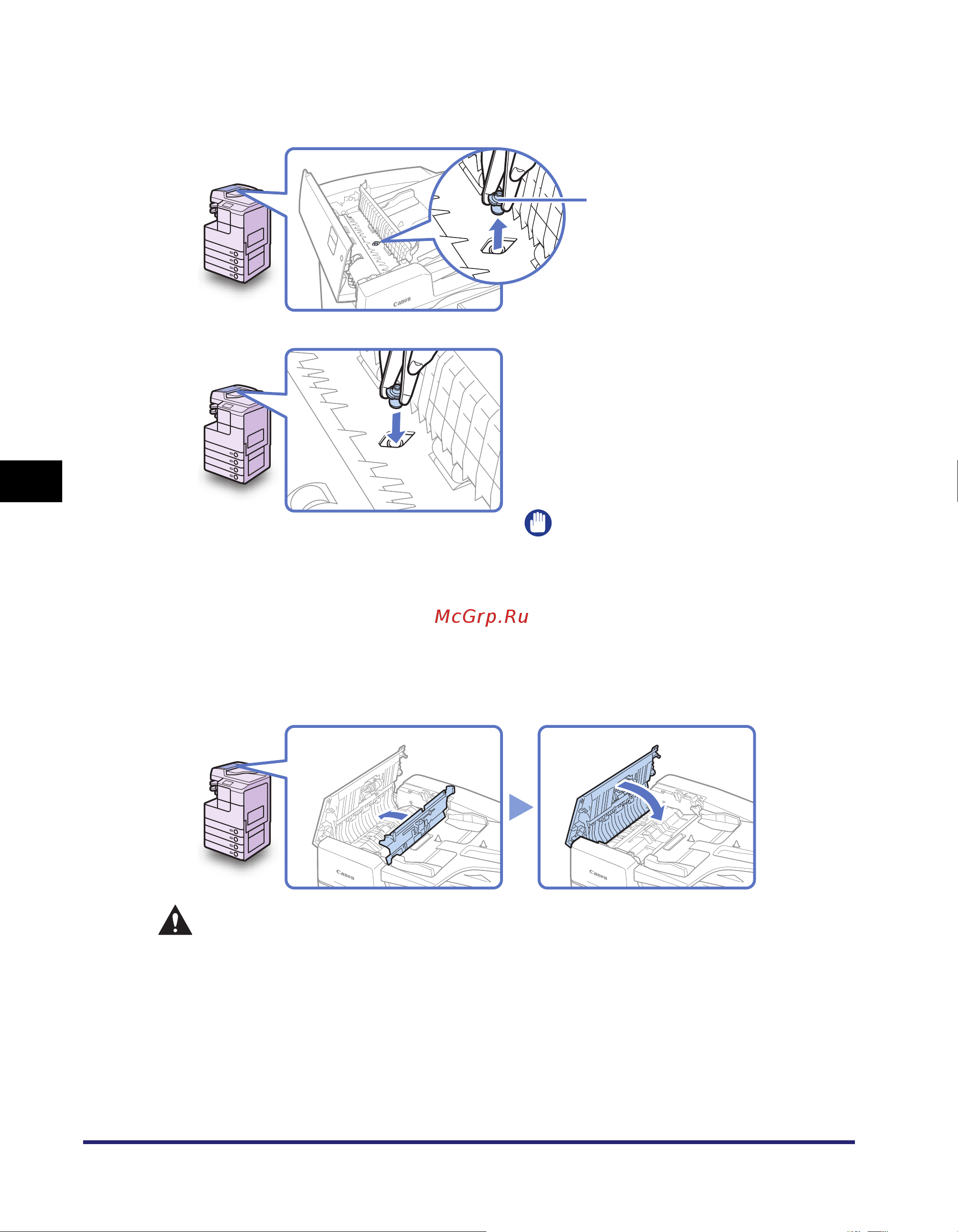

С помощью пинцета извлеките старый чернильный картридж
для штампа.
5
Закройте внутреннюю крышку, а затем – крышку устройства
подачи.
ВНИМАНИЕ
Закрывая крышки, следите за тем, чтобы не прищемить пальцы, т.к. это
может привести к травме.
4
С помощью пинцета
установите новый чернильный
картридж для штампа.
Убедитесь в том, что картридж
зафиксировался со щелком и не
выступает над поверхностью.
ЗАПОМНИТЕ
Вставляйте чернильный картридж
для штампа надлежащим образом,
иначе в устройстве подачи может
произойти замятие оригиналов.
Чернильный картридж
для штампа
