Установка оригиналов
2-19
Основные операции
2
ВНИМАНИЕ
Будьте осторожны, старайтесь не прищемить пальцы в зазорах вокруг
лотка для оригиналов.
ЗАПОМНИТЕ
Следите за тем, чтобы в зазоры не попали какие-либо предметы, например
скрепки для бумаги, поскольку это может стать причиной повреждения или
отказа аппарата.

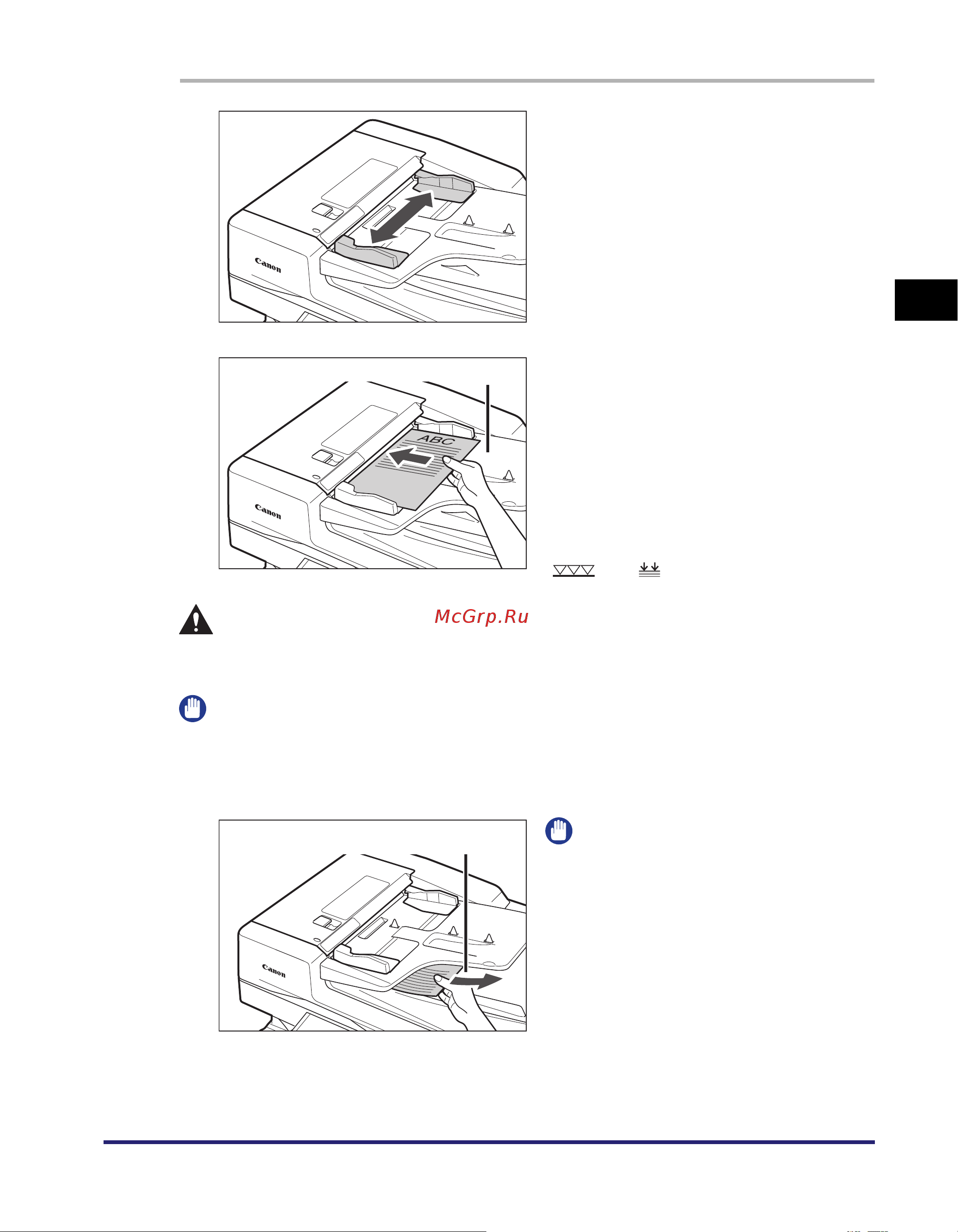

1
Настройте скользящие
направляющие в соответствии
с форматом оригиналов.
2
Аккуратно установите
оригиналы в лоток подачи
оригиналов стороной для
сканирования вверх.
Вставляйте оригиналы в устройство
подачи до упора.
Убедитесь, что высота стопки не
превышает ограничительной отметки
( или ).
ЗАПОМНИТЕ
• Не добавляйте и не удаляйте
оригиналы во время сканирования.
• По завершении сканирования
убирайте оригиналы из выводного
лотка, чтобы избежать замятия.
• Не помещайте посторонние
предметы в область вывода
оригиналов. Блокирование
области вывода оригиналов может
привести к повреждению
оригиналов, подаваемых с
помощью устройства подачи, или
вызвать замятие бумаги.
Лоток подачи оригиналов
Участок вывода оригиналов
