Устройство подачи конвертов D1
5-16
Периодическое обслуживание
5
11

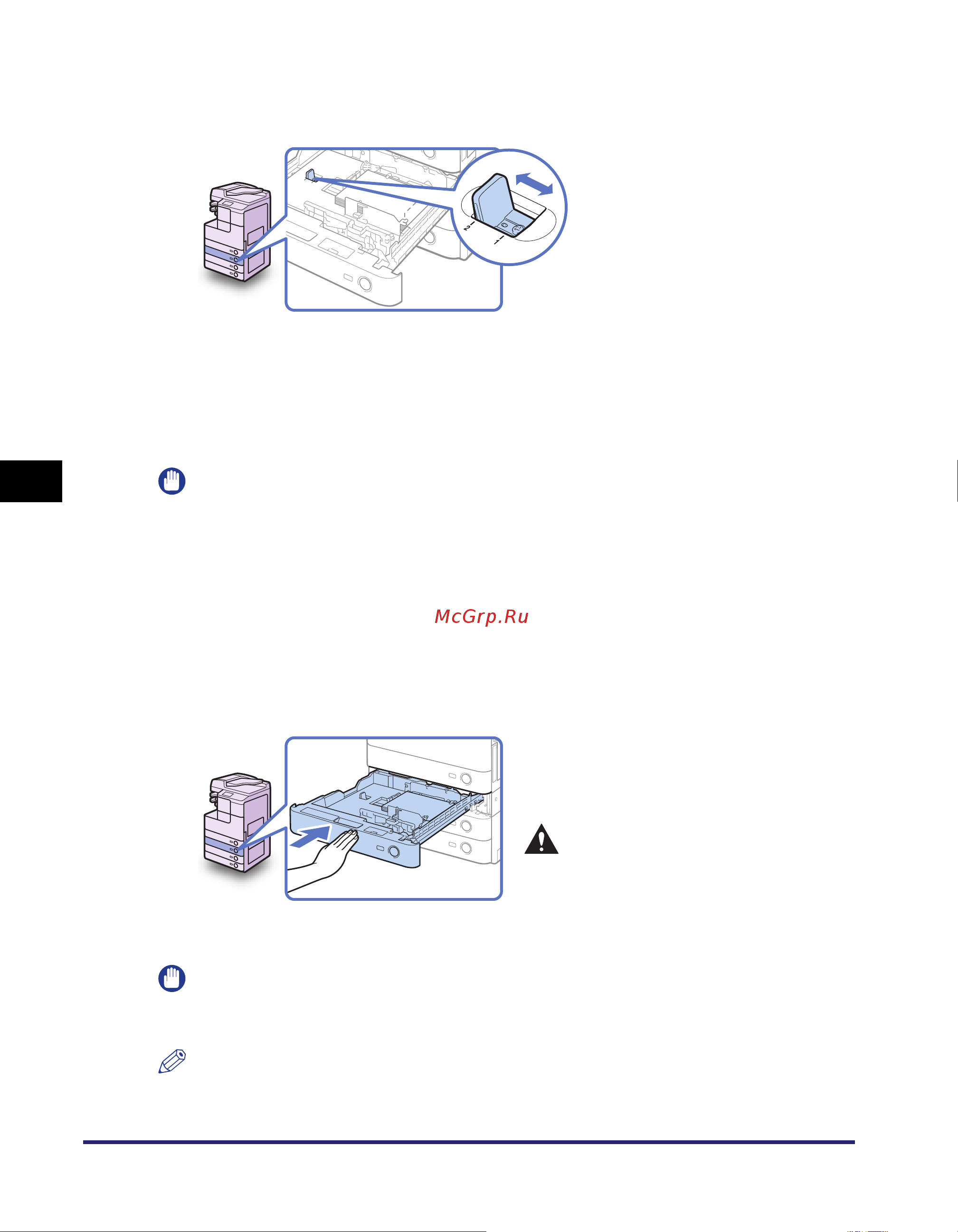

Для выбора заранее заданного типа конвертов используйте
переключатель форматов.
● Если для типа загруженных конвертов задано значение [КОНВ.1]:
❑
передвиньте переключатель форматов в сторону «1».
● Если для типа загруженных конвертов задано значение [КОНВ.2]:
❑
передвиньте переключатель форматов в сторону «2».
ЗАПОМНИТЕ
Правильно установите параметры кассеты для конвертов в соответствии с
форматом загружаемых конвертов. Неправильная установка может стать причиной
замятия бумаги, загрязнения распечаток или внутренней части аппарата.
12
Измените положение этикетки формата бумаги на кассете для
бумаги в соответствии с новым типом конвертов.
Для справки см. шаг 5 в разделе «Настройка кассеты для бумаги на бумагу
другого формата», на стр.5-5.
ЗАПОМНИТЕ
Не помещайте бумагу или другие предметы в пустую часть кассеты для бумаги
рядом со стопкой конвертов. Это может привести к замятию бумаги.
ПРИМЕЧАНИЕ
Если конвертов недостаточно, аппарат может прекратить их подачу. В таком
случае загрузите дополнительные конверты.
13
Осторожно вдвиньте кассету
для бумаги в аппарат до
фиксации со щелчком.
ВНИМАНИЕ
Возвращая кассету для бумаги в
исходное положение, следите за
тем, чтобы не прищемить пальцы,
так как это может привести к
травме.
SFC_RG_UK.book Page 16 Monday, December 10, 2012 9:59 PM
