Загрузка бумаги в устройство ручной подачи
2-24
Основные операции
2

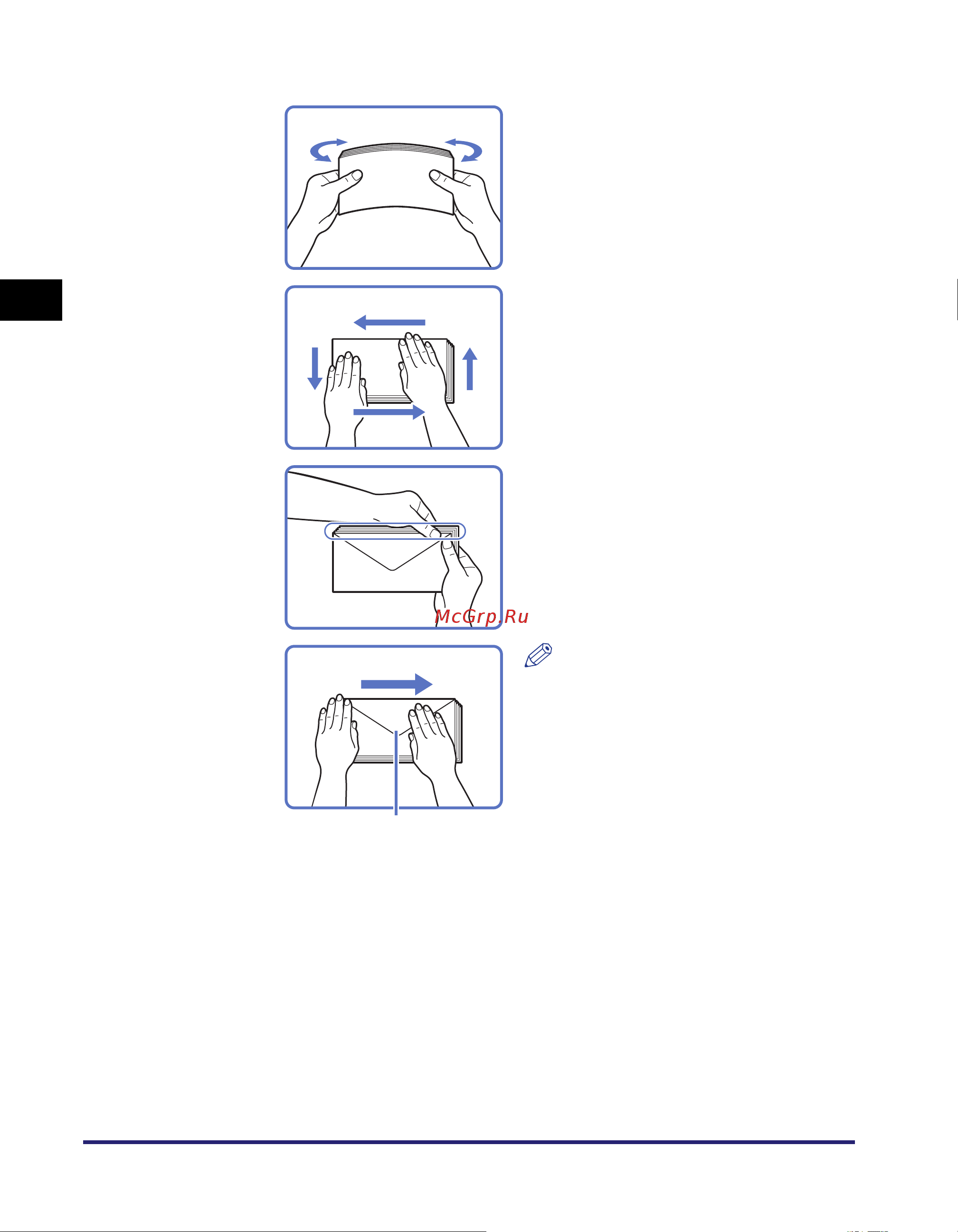

● Если в устройство ручной подачи загружаются конверты
❑
Возьмите пять конвертов, пролистайте
их, как показано на рисунке, а затем
уложите стопкой. Повторите эту
операцию пять раз для каждого
комплекта из пяти конвертов.
❑ Положите конверты на чистую
горизонтальную поверхность и
разгладьте их в направлении стрелок,
чтобы удалить все неровности.
Повторите эту операцию пять раз для
каждого комплекта из пяти конвертов.
Особенно тщательно расправляйте
конверты в направлении подачи.
❑ Сильно сожмите верхний край
конвертов, чтобы клапаны оставались
плоскими.
ПРИМЕЧАНИЕ
• Если в конвертах есть воздух,
разровняйте их рукой, перед тем
как загрузить в устройство ручной
подачи.
• Не используйте конверты, у
которых на клапанах имеется клей,
поскольку клей может
расплавиться при высокой
температуре и давлении в блоке
термозакрепления.
Клапан
