Кассеты для бумаги
5-7
Периодическое обслуживание
5
5

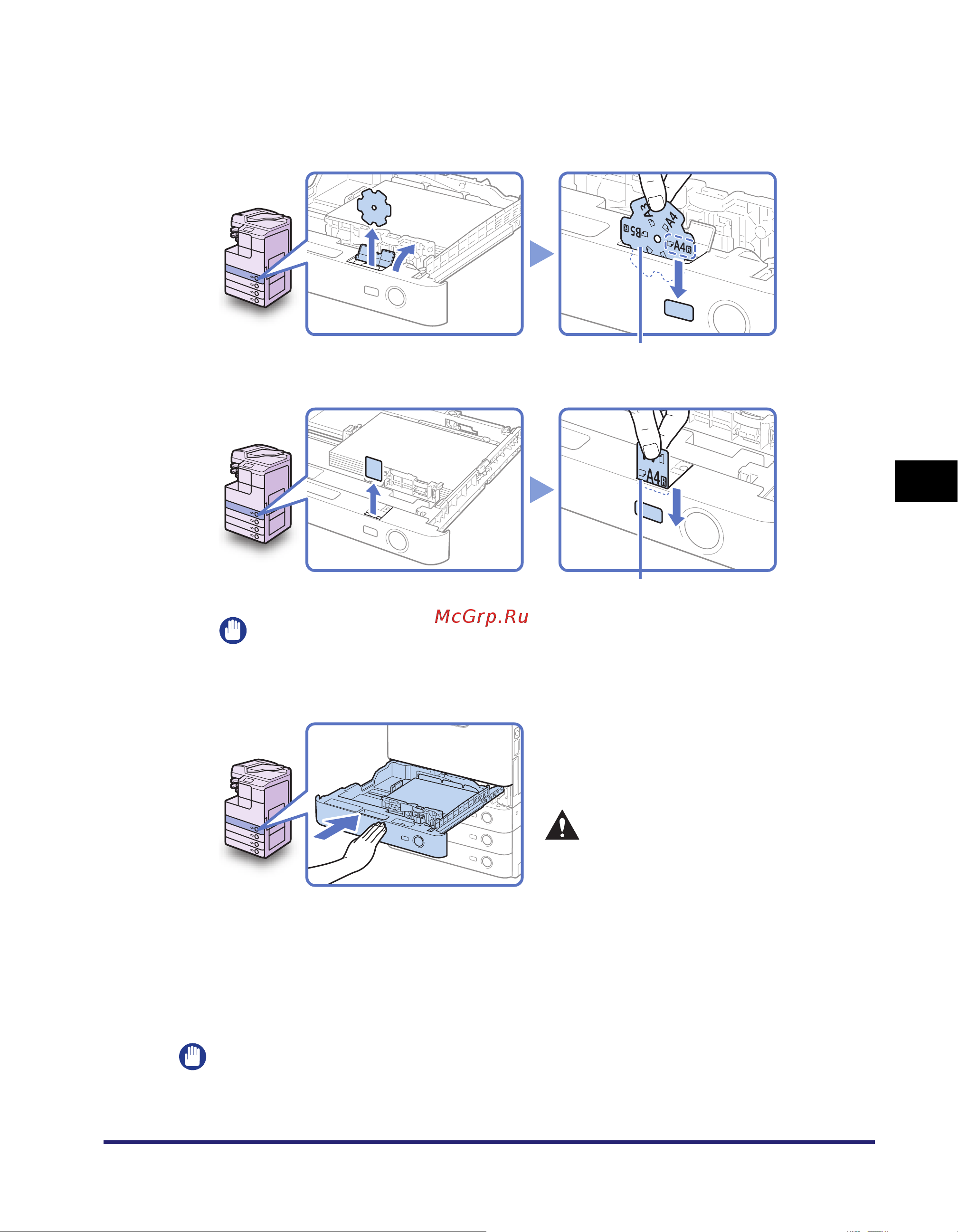

Измените положение пластинок формата бумаги на кассете
для бумаги в соответствии с новым форматом.
ЗАПОМНИТЕ
Среди форматов бумаги, отмеченных на пластинках, могут встречаться
форматы, которые нельзя использовать в данном аппарате.
7
Укажите требуемый тип бумаги.
Для справки см. раздел «Определение типа бумаги в устройстве подачи бумаги»,
на стр.3-11.
ЗАПОМНИТЕ
Убедитесь в том, что настройка типа бумаги кассеты для бумаги соответствует
типу загружаемой бумаги.
6
Осторожно вдвиньте кассету
для бумаги в аппарат до
фиксации со щелчком.
ВНИМАНИЕ
Возвращая кассету для бумаги в
исходное положение, следите за тем,
чтобы не прищемить пальцы, так как
это может привести к травме.
Пластинка формата бумаги
Емкость кассеты для бумаги: 550 листов
Пластинка формата бумаги
Емкость кассеты для бумаги: 250 листов
SFC_RG_UK.book Page 7 Monday, December 10, 2012 9:59 PM
