Периодическая чистка
5-35
Периодическое обслуживание
5
4

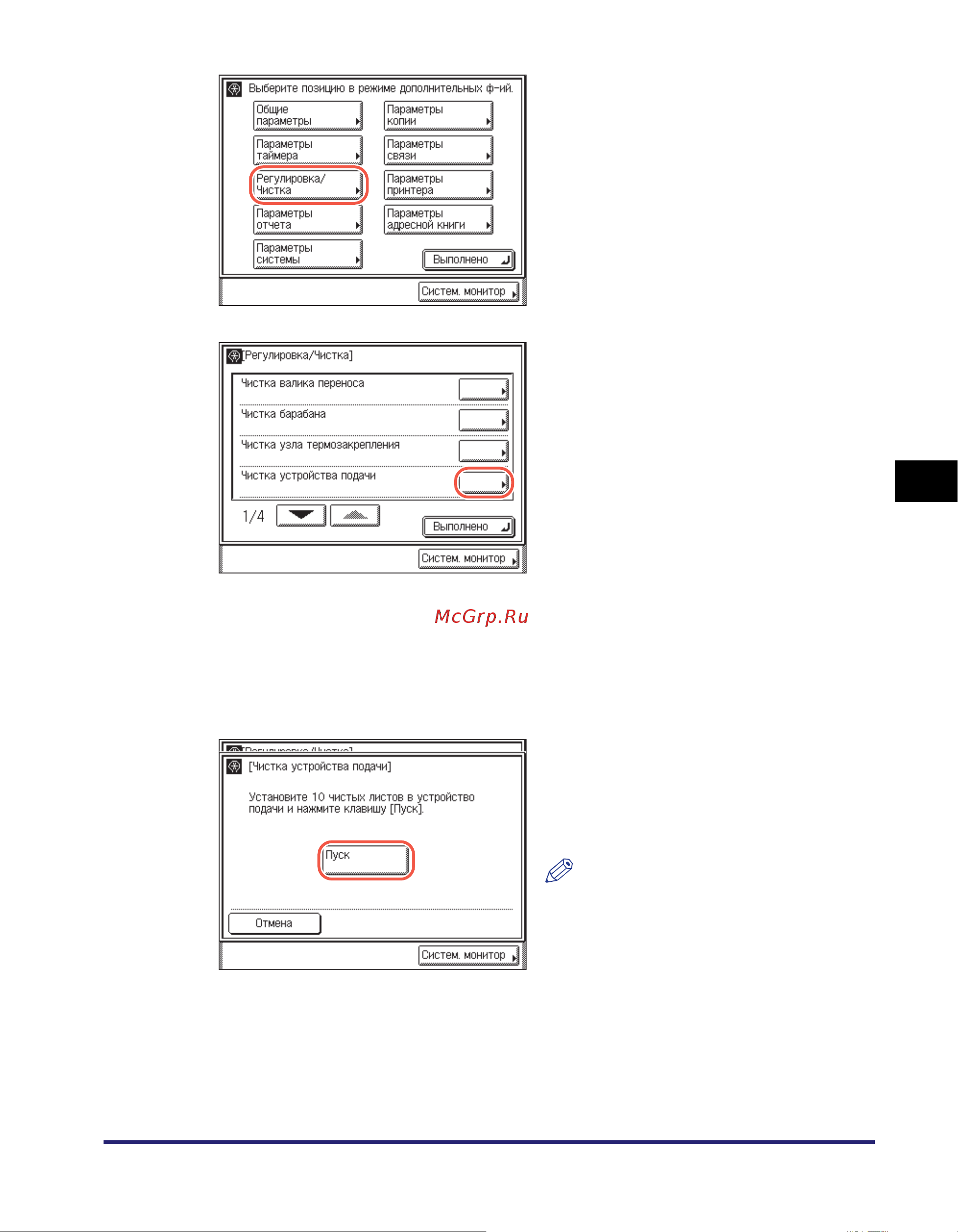

Поместите в устройство подачи 10 чистых листов бумаги
формата A4 (64–90 г/м
2
).
Не забудьте тщательно пролистать бумагу.
2
Нажмите клавишу
[Регулировка/Чистка].
3
Нажмите клавишу
[Чистка устройства подачи].
5
Нажмите клавишу [Пуск] для
запуска чистки устройства
подачи.
Для выхода нажмите клавишу [Отмена].
ПРИМЕЧАНИЕ
Автоматическая чистка устройства
подачи занимает приблизительно 15
с для модели imageRUNNER 2545i/
2545/2535i/2535 и 30 с для модели
imageRUNNER 2530i/2530/2525i/
2525/2520i/2520.
После завершения чистки снова
выполните сканирование.
SFC_RG_UK.book Page 35 Monday, December 10, 2012 9:59 PM
