Устройство чтения для копирования F1
4-12
Дополнительное оборудование
4
Устройство чтения для копирования F1
Если управление аппаратом осуществляется с использованием ИД отдела,
перед каждым сеансом работы с аппаратом необходимо вводить ИД отдела
(и пароль) клавишами – (цифровые клавиши). Эту процедуру можно
упростить с помощью устройства чтения для копирования F1. Если к аппарату
подсоединено устройство чтения для копирования F1, можно открыть сеанс
работы с аппаратом, не вводя ИД отдела (и паро
ль), а просто вставив
управляющую карту. (См. раздел «Использование управляющей карты» на
стр.2-11.)
ПРИМЕЧАНИЕ
Дополнительные сведения о режиме Управление ИД отдела см. в главе 6,
«Protecting the Machine from Unauthorized Access» руководства System Settings
Guide.

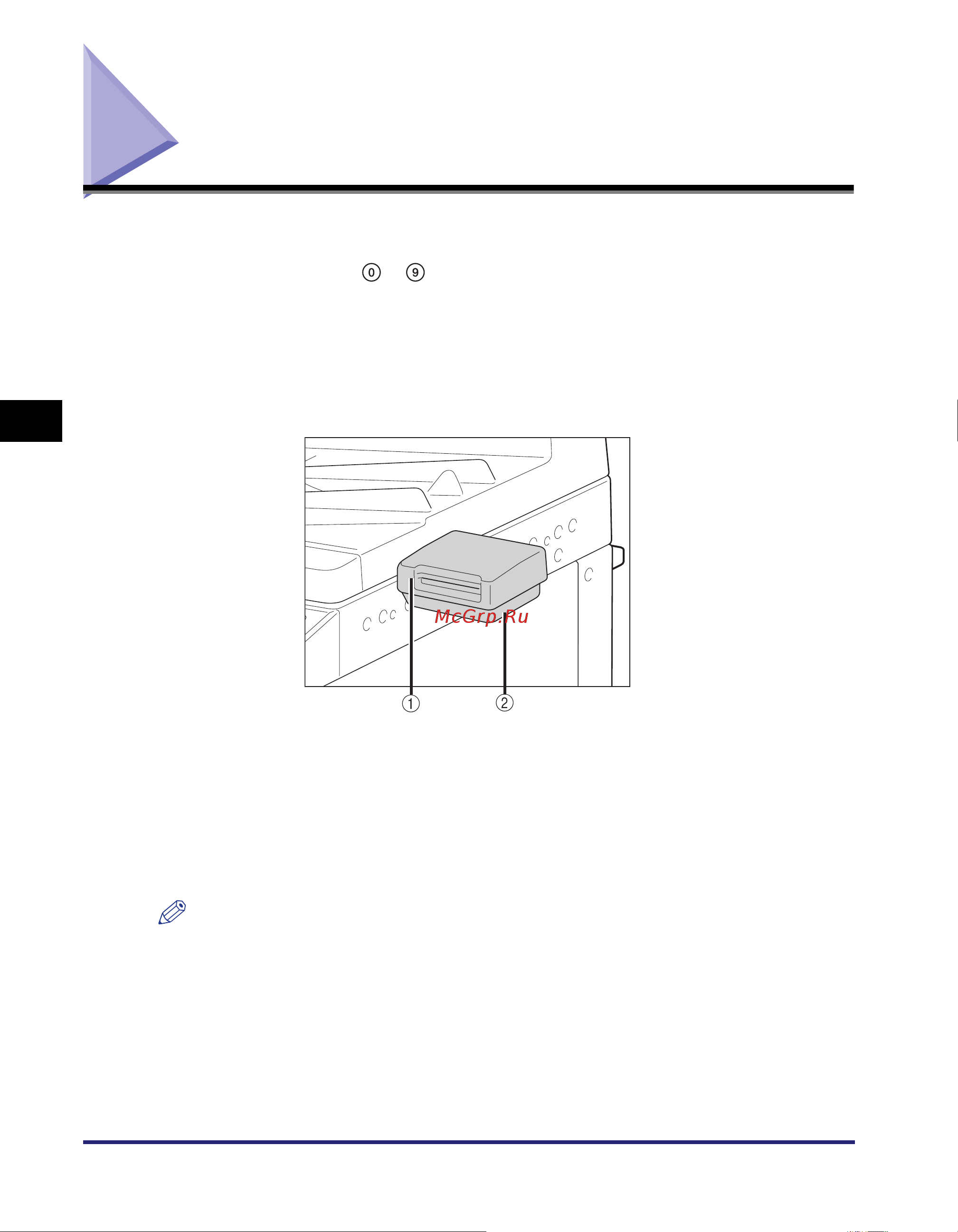

a Устройство чтения для копирования F1
Подсоединение к аппарату устройства чтения
карт активирует режим Управление ИД отдела.
Для открытия сеанса работы с аппаратом
вставьте карту с магнитной полосой.
b Соединение для устройства чтения
карт D3
Этот компонент необходим для
подсоединения устройства чтения для
копирования F1 к аппарату.
