Canon imageRUNNER 2520i [205/266] Кассеты для бумаги 3 и 4
![Canon imageRUNNER 2520i [205/266] Кассеты для бумаги 3 и 4](/views2/1165596/page205/bgcd.png)
Устранение замятия бумаги
6-37
Устранение неисправностей
6

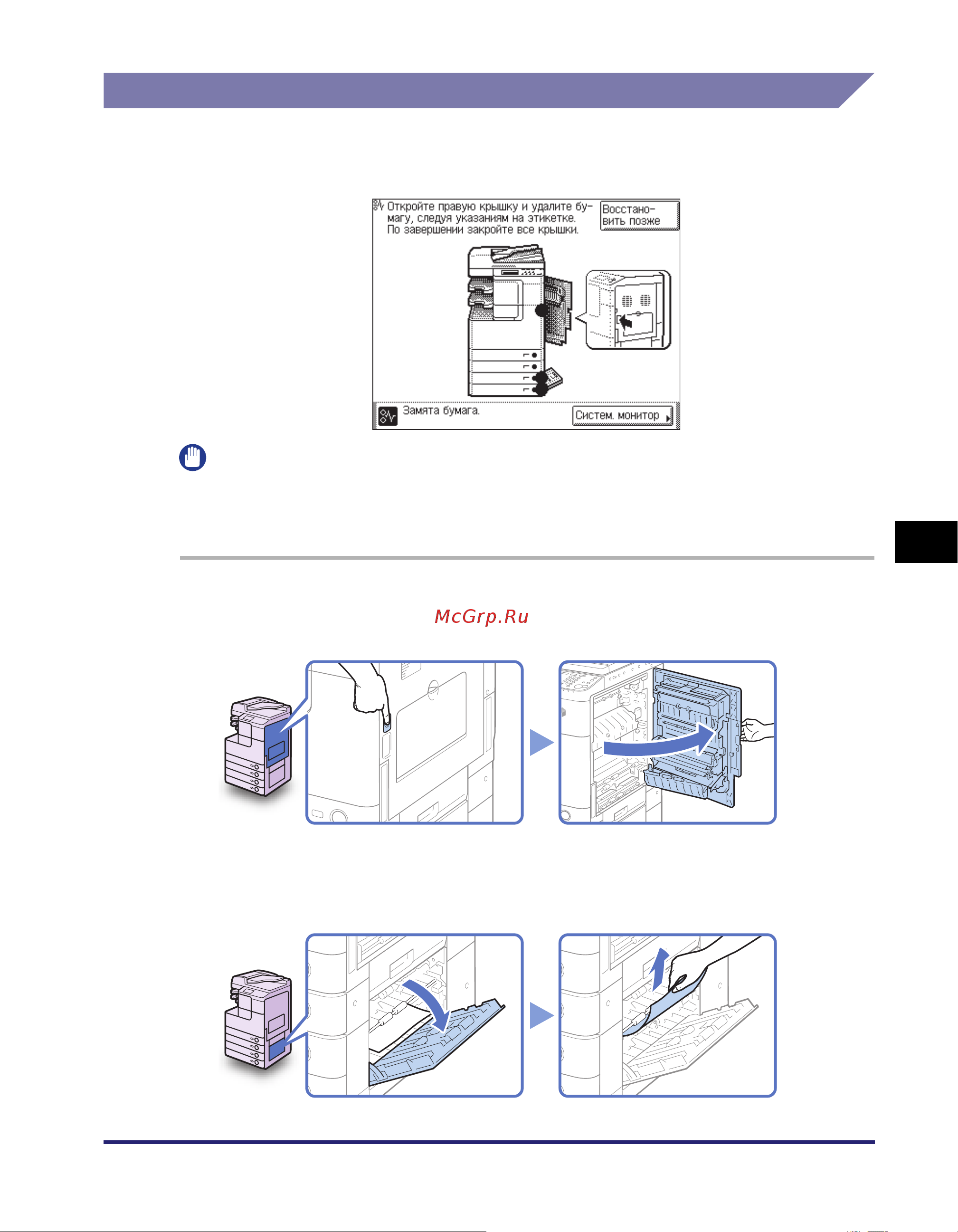

Кассеты для бумаги 3 и 4
Если замятие бумаги произошло в кассетах для бумаги 3 и 4, удалите
замятую бумагу, как описано ниже.
ЗАПОМНИТЕ
Процедура, описание которой приводится в этом разделе, предполагает, что
аппарат оснащен четырьмя кассетами для бумаги. Количество доступных кассет
для бумаги может зависеть от конфигурации аппарата.
1
Нажмите кнопку на правой крышке основного аппарата и
откройте правую крышку.
2
Откройте правую крышку блока кассетной подачи и удалите
всю замятую бумагу.
SFC_RG_UK.book Page 37 Monday, December 10, 2012 9:59 PM
