Устранение замятия бумаги
6-33
Устранение неисправностей
6
ЗАПОМНИТЕ
Удалив всю замятую бумагу, обязательно верните все рычаги и крышки в
исходное положение. Как только вся замятая бумага удалена, печать
возобновляется.

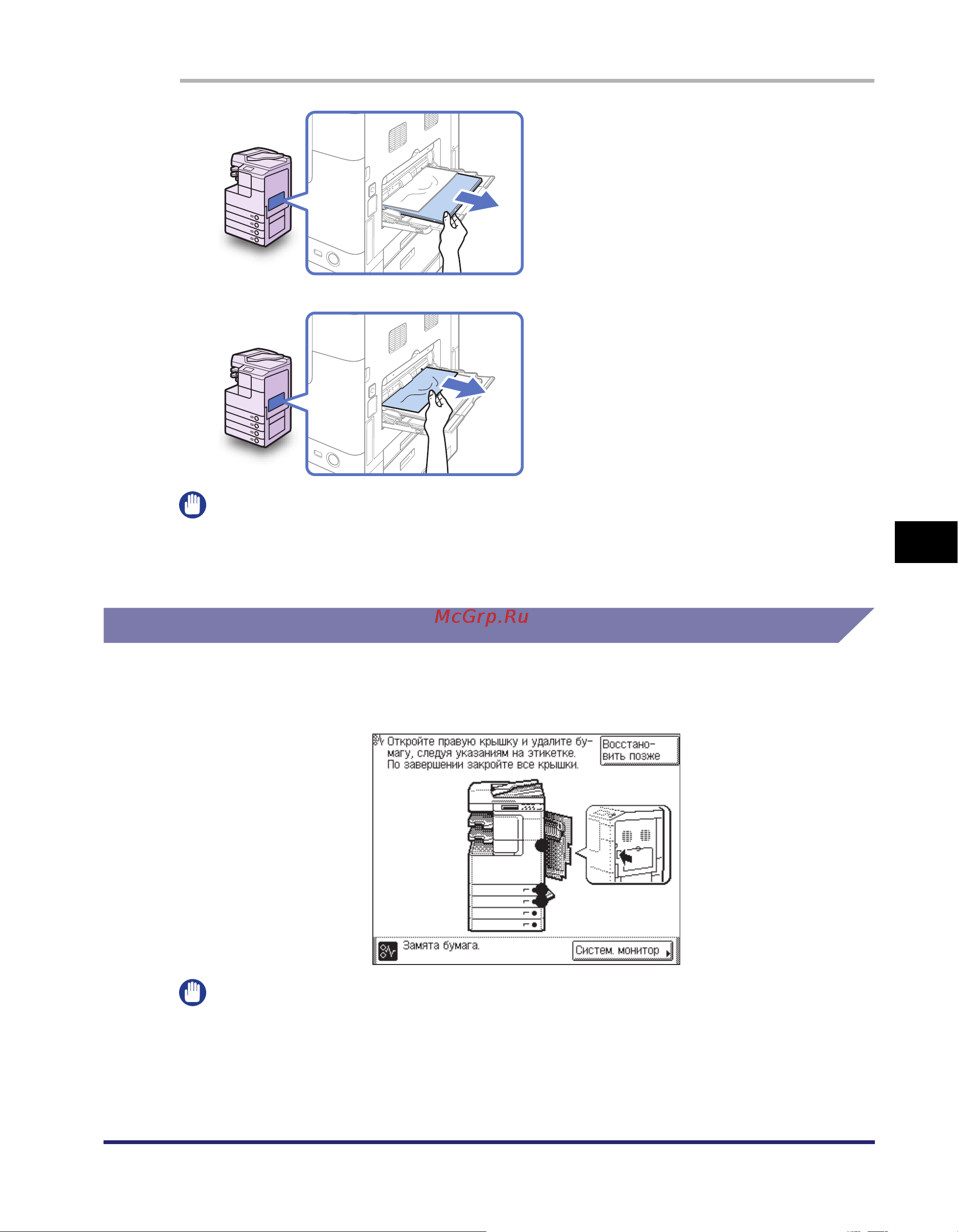

Кассеты для бумаги 1 и 2
Если замятие бумаги произошло в кассетах для бумаги 1 и 2, удалите
замятую бумагу, как описано ниже.
ЗАПОМНИТЕ
Процедура, описание которой приводится в этом разделе, предполагает, что
аппарат оснащен четырьмя кассетами для бумаги. Количество доступных кассет
для бумаги может зависеть от конфигурации аппарата.
1
Уберите всю незамятую бумагу
из устройства ручной подачи.
2
Удалите замятую бумагу.
Не пытайтесь вытянуть замятую бумагу
силой. т.к. это может привести к
повреждению аппарата. Если вытянуть
замятую бумагу не удается, удалите ее
изнутри. (См. раздел «Внутри правой
крышки» на стр. 6-32.)
