![Canon imageRUNNER 2520 Инструкция по эксплуатации онлайн [202/266] 151571](/views2/1165596/page202/bgca.png)

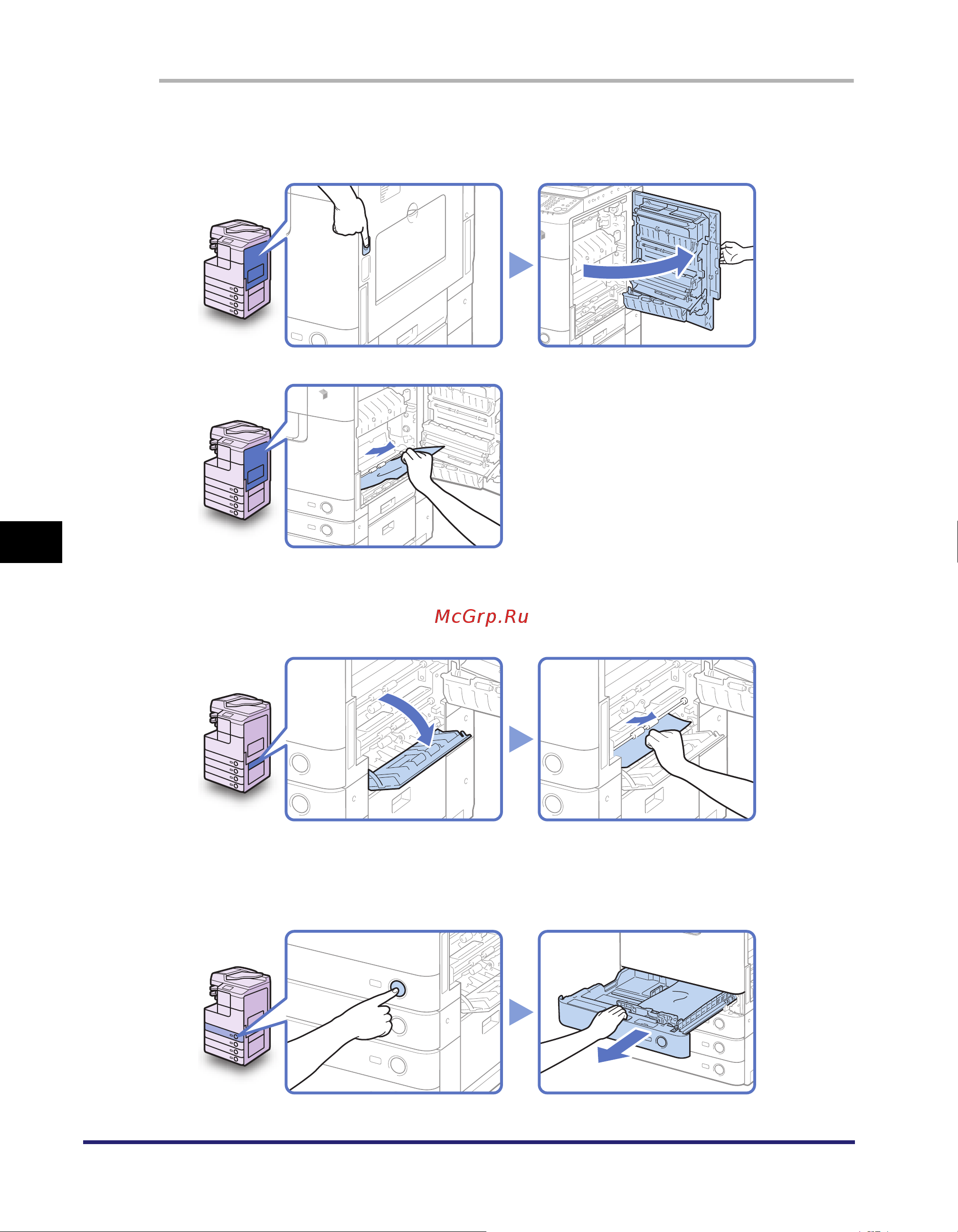

Устранение замятия бумаги
6-34
Устранение неисправностей
6
1
Нажмите кнопку на правой крышке основного аппарата и
откройте правую крышку.
3
Откройте правую крышку кассеты для бумаги и удалите всю
замятую бумагу.
4
Нажмите кнопку на кассете для бумаги 1 и выдвиньте кассету
до упора.
2
Удалите замятую бумагу.
