Внутренний финишер B1
4-15
Дополнительное оборудование
4
ЗАПОМНИТЕ
Режим Сортировка доступен для следующих форматов бумаги: A4, A4R, A3 и
A5R.

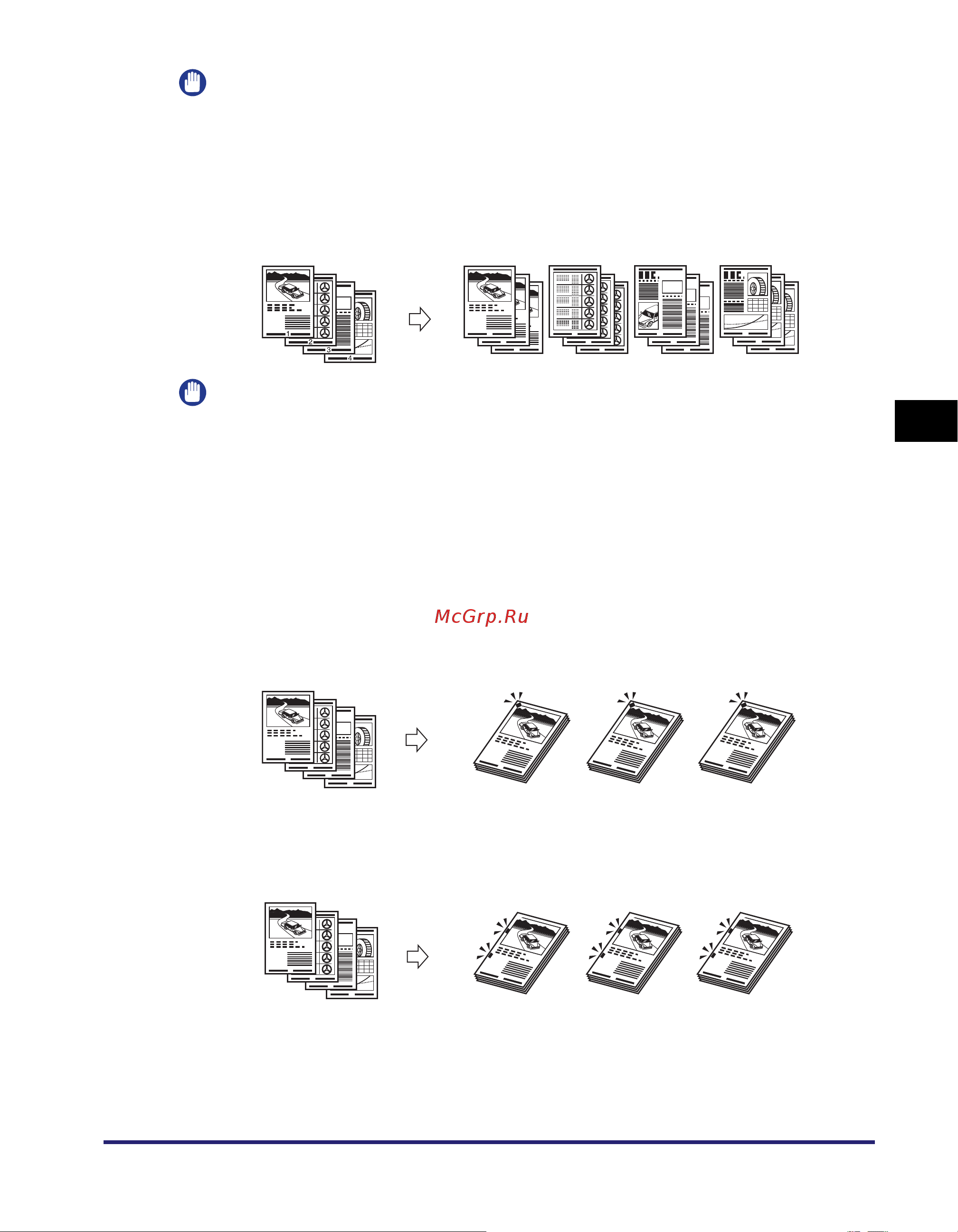

■ Режим Группа
Все копии каждой страницы оригинала подбираются в группы.
ЗАПОМНИТЕ
Режим Группа доступен для следующих форматов бумаги: A4, A4R, A3 и A5R.
■ Режим Сшивание
Копии автоматически сортируются в комплекты по порядку страниц и
сшиваются. Доступны типы сшивания «Угловое» и «Двойное». Доступны
позиции сшивания «Вверху слева», «Вверху справа», «Внизу слева» и
«Внизу справа» для типа «Угловое», а также «Слева» и «Справа» для типа
«Двойное».
• При выборе варианта «Угловое» и «Вверху слева»:
• При вы
боре варианта «Двойное» и «Слева»:
1
1
1
2
2
2
3
3
3
4
4
4
Оригиналы
Три копии каждой
страницы,
сгруппированные
по страницам
Комплект 1 Комплект 2 Комплект 3 Комплект 4
4
3
2
1
1
1
1
Комплект 1 Комплект 2 Комплект 3Оригиналы
Три копии каждой
страницы,
отсортированные
по порядку
страниц
4
3
2
1
1
1
1
Комплект 1 Комплект 2 Комплект 3Оригиналы
Три копии каждой
страницы,
отсортированные
по порядку
страниц
