Использование сенсорного дисплея
2-7
Основные операции
2
ПРИМЕЧАНИЕ
• Если при вводе символа допущена ошибка, нажимайте клавишу [] или [] для
установки курсора справа от неправильно введенного символа ➞ нажмите
клавишу [Удаление слева] для удаления символа ➞ введите правильный символ.
• Для удаления всех введенных символов нажмите клавишу (Очистка) на
панели управления.
• Режимы ввода, которые можно задавать, и максимальное количество символов,
к
оторые можно вводить, могут зависеть от используемого типа ввода.
Ввод символов с помощью клавиатуры USB
Вместо клавиатуры, отображаемой на экране, для ввода символов можно
использовать также стандартную клавиатуру USB.
ЗАПОМНИТЕ
• Убедитесь в том, что разъем на клавиатуре USB соответствует спецификациям
USB. Подсоединение разъема, который не соответствует спецификациям USB,
может привести к повреждению порта USB.
• Не вставляйте разъем клавиатуры USB в порт USB под углом.
• Некоторые клавиатуры USB могут работать неправильно.
ПРИМЕЧАНИЕ
Клавиатуру USB можно отсоединить от аппарата в любой момент. Для ее
отсоединения не требуется каких-либо специальных действий.

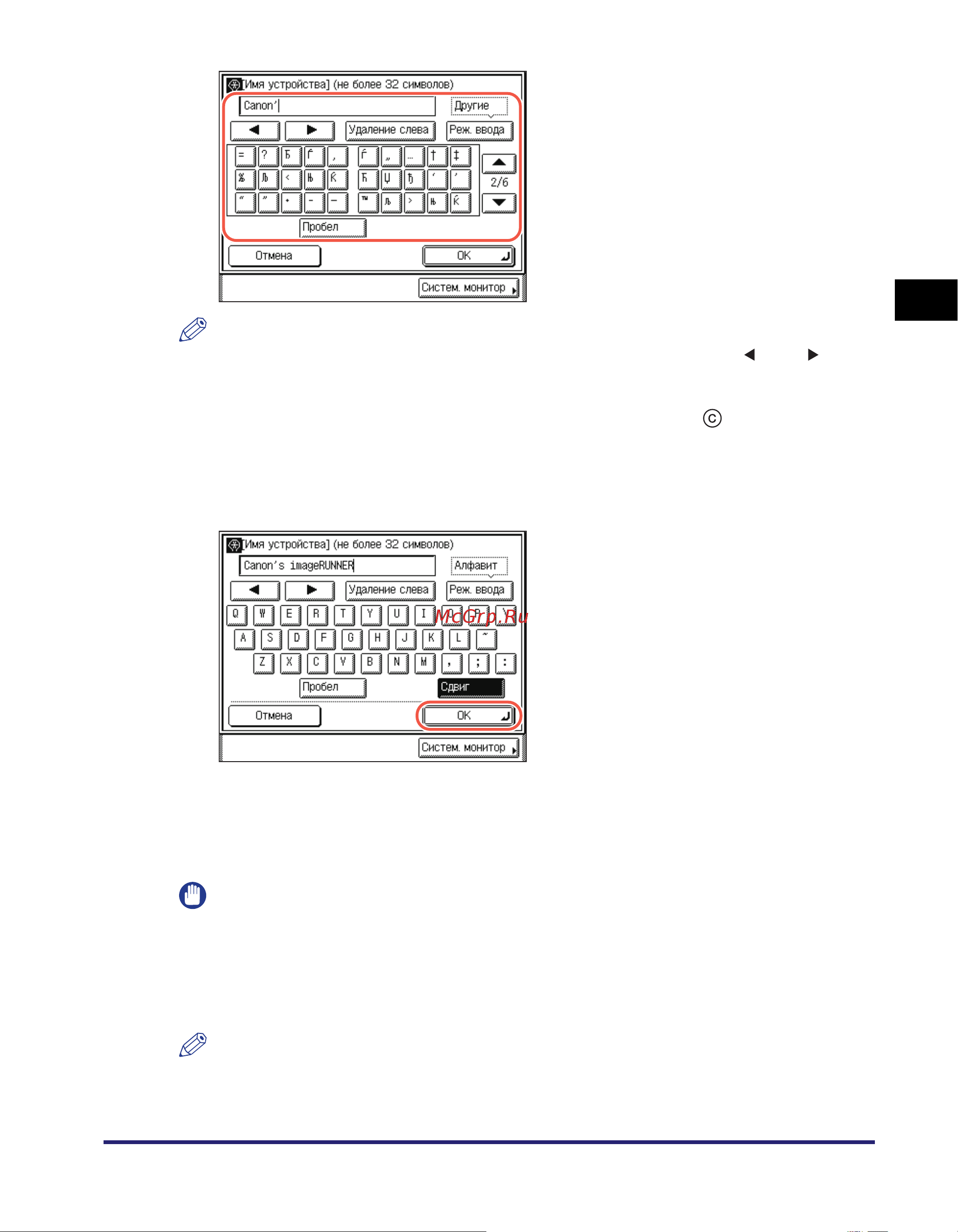

❑ Нажмите клавишу требуемого
символа.
3
Если введены все символы,
нажмите клавишу [OK].
