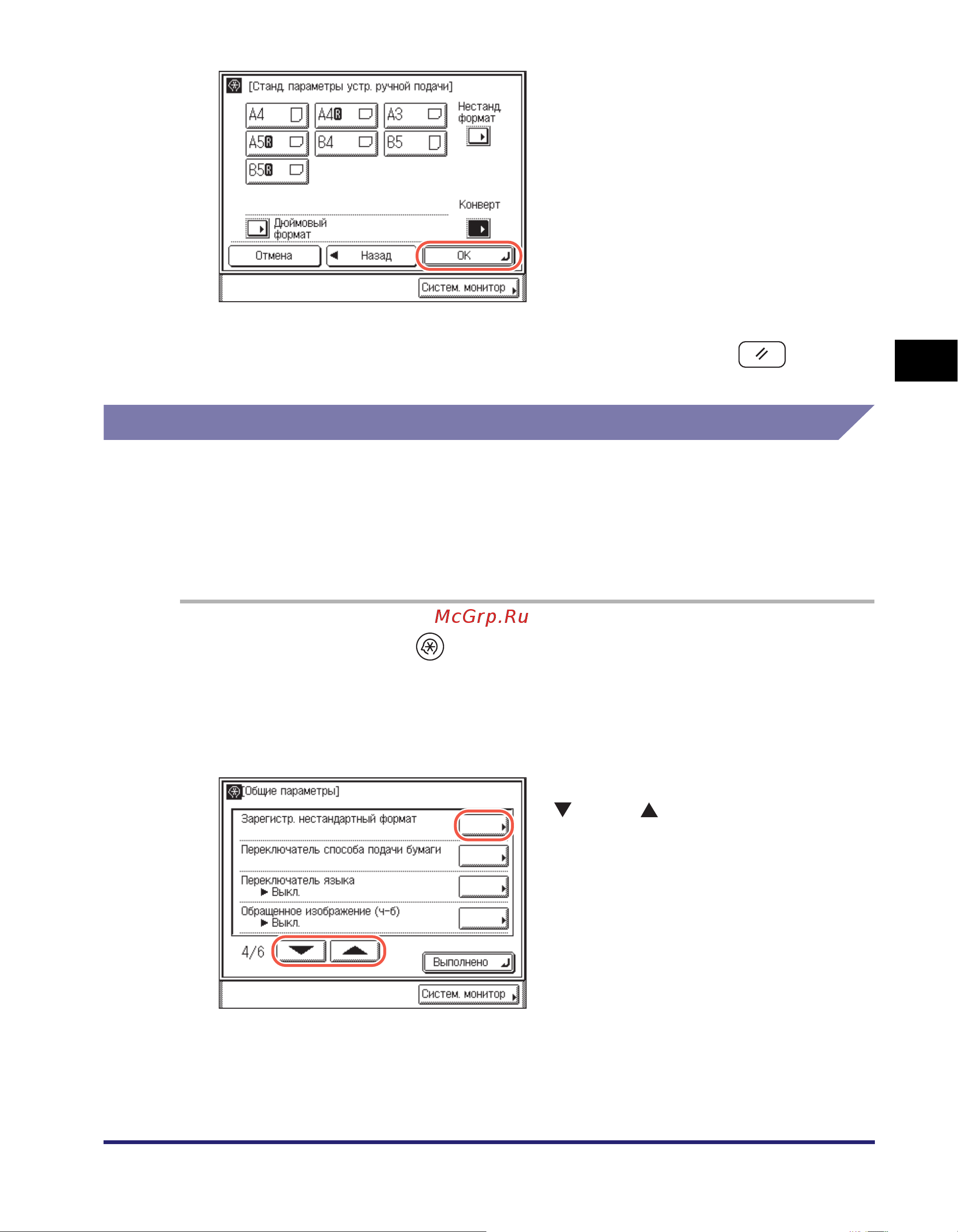

Указание общих параметров
3-21
Настройка основных параметров аппарата
3
5
Для возврата к главному экрану нажмите клавишу (Сброс).
Регистрация нестандартных форматов бумаги
Для нестандартных форматов бумаги можно сохранить значения длины по
горизонтали и по вертикали, чтобы можно было указывать размеры простым
нажатием клавиши. (См. раздел «Стандартная бумага для устройства ручной
подачи» на стр. 3-17.) Эта настройка полезна, если часто используются
нестандартные форматы бумаги нескольких видов.
1
Нажмите клавиши (Дополнительные функции) ➞
[Общие параметры].
Для справки см. шаги 1 и 2 в разделе «Исходная функция при включении
питания», на стр.3-2.
❑ Нажмите клавишу [OK].
Устанавливается заданный режим.
2
Нажимайте клавишу
[] или [] до тех пор, пока не
появится клавиша
[Зарегистр. нестандартный
формат], ➞ нажмите клавишу
[Зарегистр. нестандартный
формат].
