Загрузка бумаги в устройство ручной подачи
2-27
Основные операции
2
● Если требуется выбрать бумагу нестандартного формата
ЗАПОМНИТЕ
Убедитесь в том, что формат бумаги задан правильно. Если формат
бумаги, загруженной в устройство ручной подачи, и настройка формата
бумаги не совпадают, возможно замятие бумаги.
ПРИМЕЧАНИЕ
• Если при вводе значений допущена ошибка, нажмите клавишу [C] (Стереть) ➞
введите правильные значения.
• При вводе значений в миллиметрах можно также использовать клавиши
– (цифровые клавиши) и (Стереть) на панели управления.
• Для ввода значений в дюймах должен быть включен параметр Ввод в
дюймах. (См. раздел «Ввод значений в дюймах», на стр.3
-7.)
• При вводе значений длины в дюймах между целым числом и дробью
необходимо вводить символ подчеркивания (_).
• Можно сохранить до двух часто используемых форматов. Нажмите
клавиши [Сохранить/Правка] ➞ [Формат 1] или [Формат 2] ➞ введите
значения для размеров <X> и <Y> ➞ нажмите клавишу [OK].
• Чтобы вызвать сохраненный формат, нажмите клавишу [Формат 1] или
[Формат 2] ➞ нажми
те клавишу [OK] и переходите к следующему шагу для
указания типа бумаги.

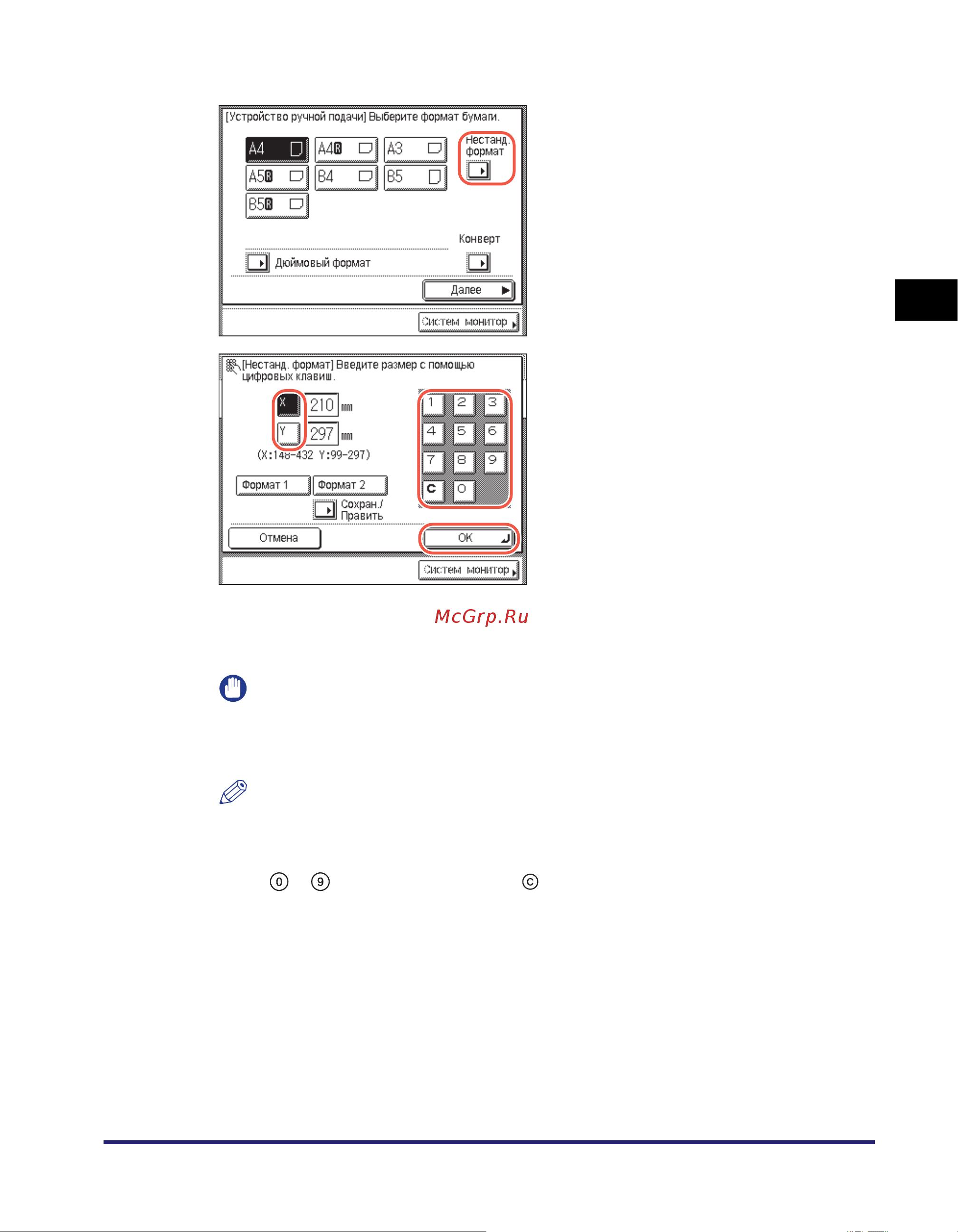

❑ Нажмите клавишу [Нестан. формат].
❑ Нажмите клавишу [X] ➞ введите
значение длины по горизонтальной
оси бумаги с помощью цифровых
клавиш.
Размер по горизонтали может
задаваться в диапазоне от
148 до 432 мм.
❑ Нажмите клавишу [Y] ➞ введите
значение длины по вертикальной оси
бумаги с помощью цифровых клавиш.
Размер по вертикали может
задаваться в диапазоне от
99 до 297 мм.
❑ Нажмите клавишу [OK].
SFC_RG_UK.book Page 27 Monday, December 10, 2012 9:59 PM
