Периодическая чистка
5-32
Периодическое обслуживание
5
3

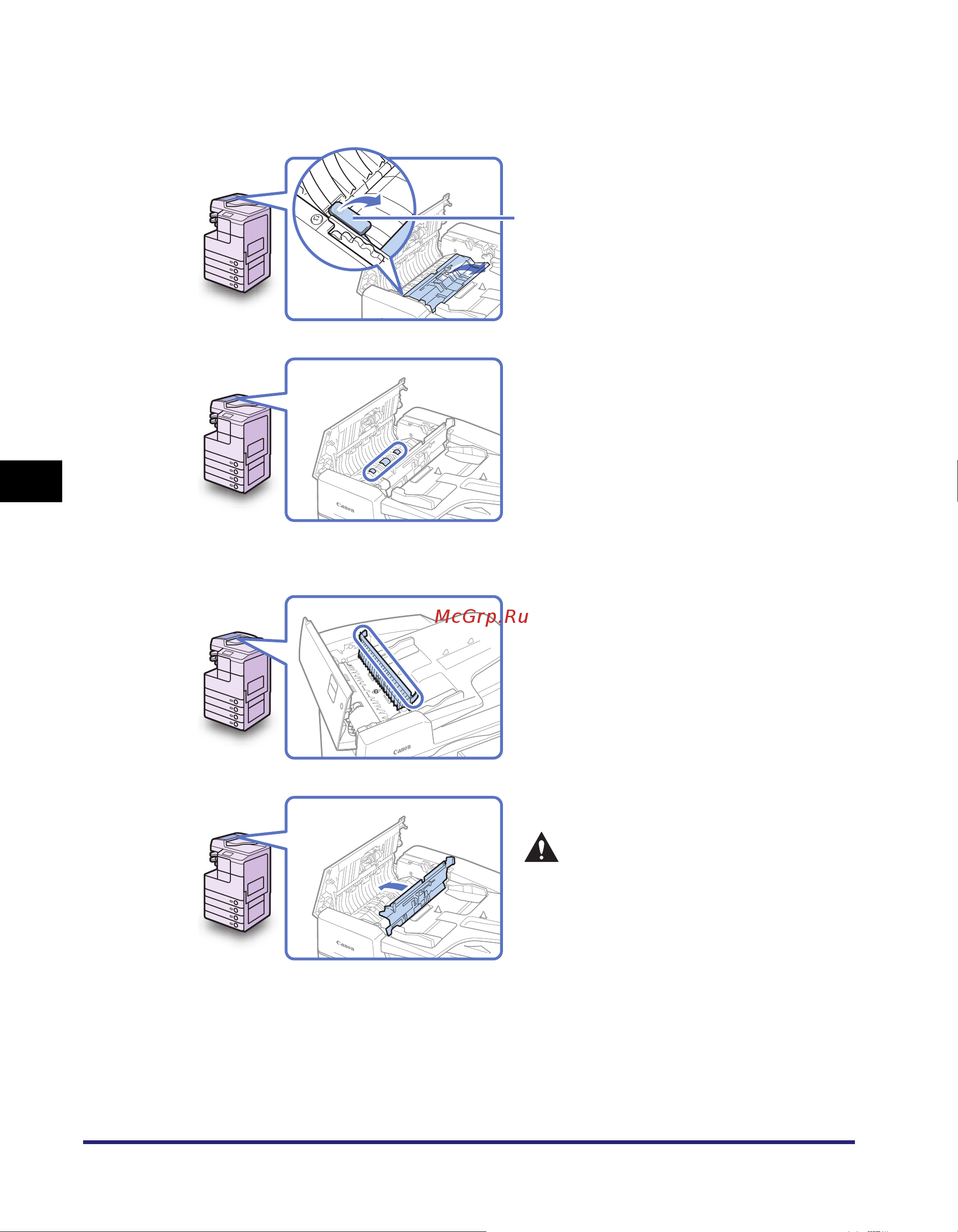

Откройте внутреннюю крышку, придерживая ее за передний
выступ.
4
Почистите валики (в общей
сложности в трех местах)
внутри внутренней крышки
куском ткани, смоченным
водой. Затем протрите мягкой
сухой тканью.
Выполняя чистку, проворачивайте
валики рукой.
5
Почистите прозрачную
пластмассовую часть
внутренней крышки тканью,
смоченной водой. Затем
протрите мягкой сухой тканью.
6
Закройте внутреннюю крышку.
ВНИМАНИЕ
Закрывая крышку, следите за тем,
чтобы не прищемить пальцы, это
может привести к травме.
