Устранение замятия бумаги
6-44
Устранение неисправностей
6
3

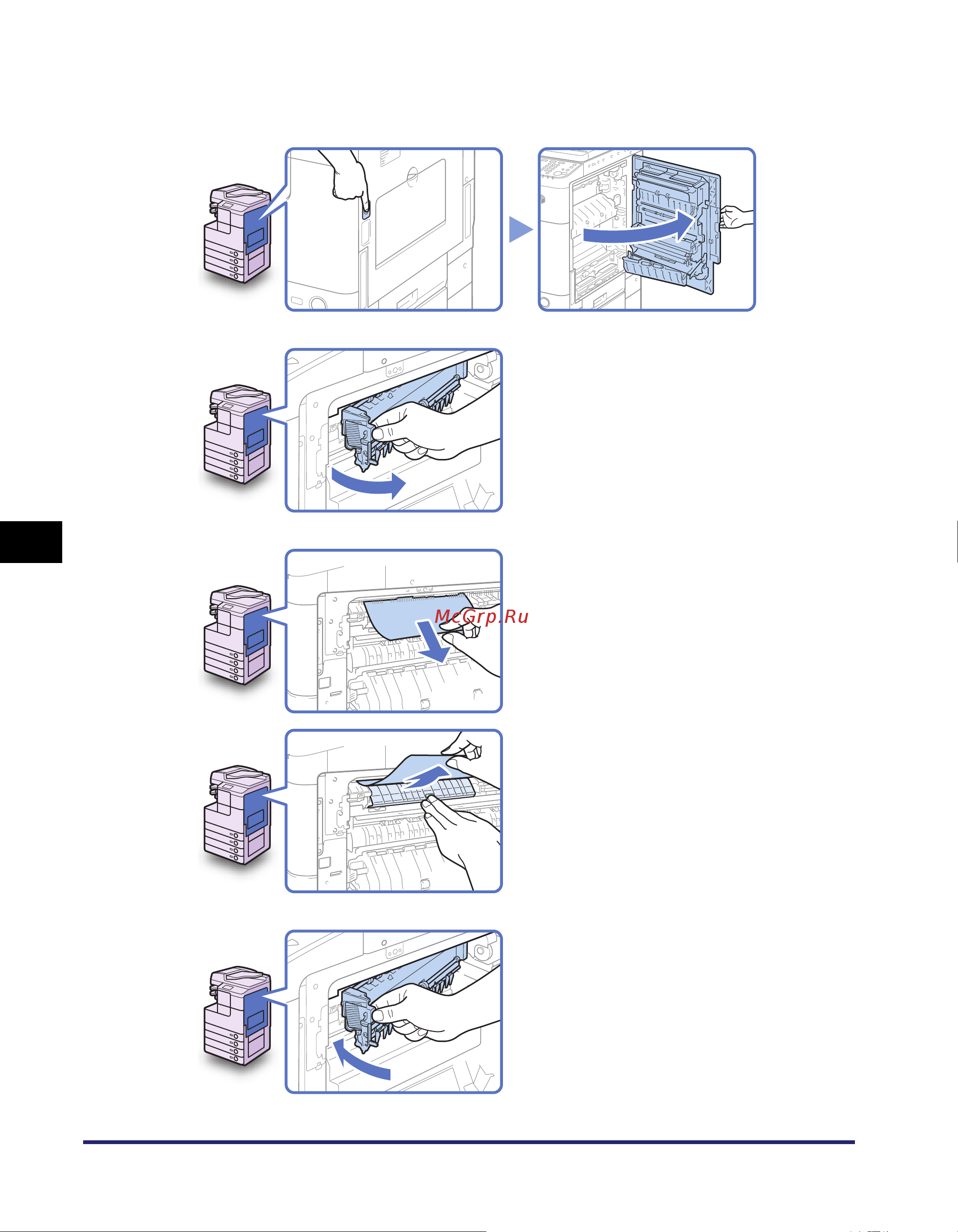

Нажмите кнопку на правой крышке основного аппарата и
откройте правую крышку.
4
Выдвиньте блок вывода
бумаги.
5
Удалите замятую бумагу.
Если бумага замята глубоко внутри,
опустите внутреннюю направляющую и
удалите замятую бумагу.
6
Верните блок вывода бумаги в
исходное положение.
SFC_RG_UK.book Page 44 Monday, December 10, 2012 9:59 PM
