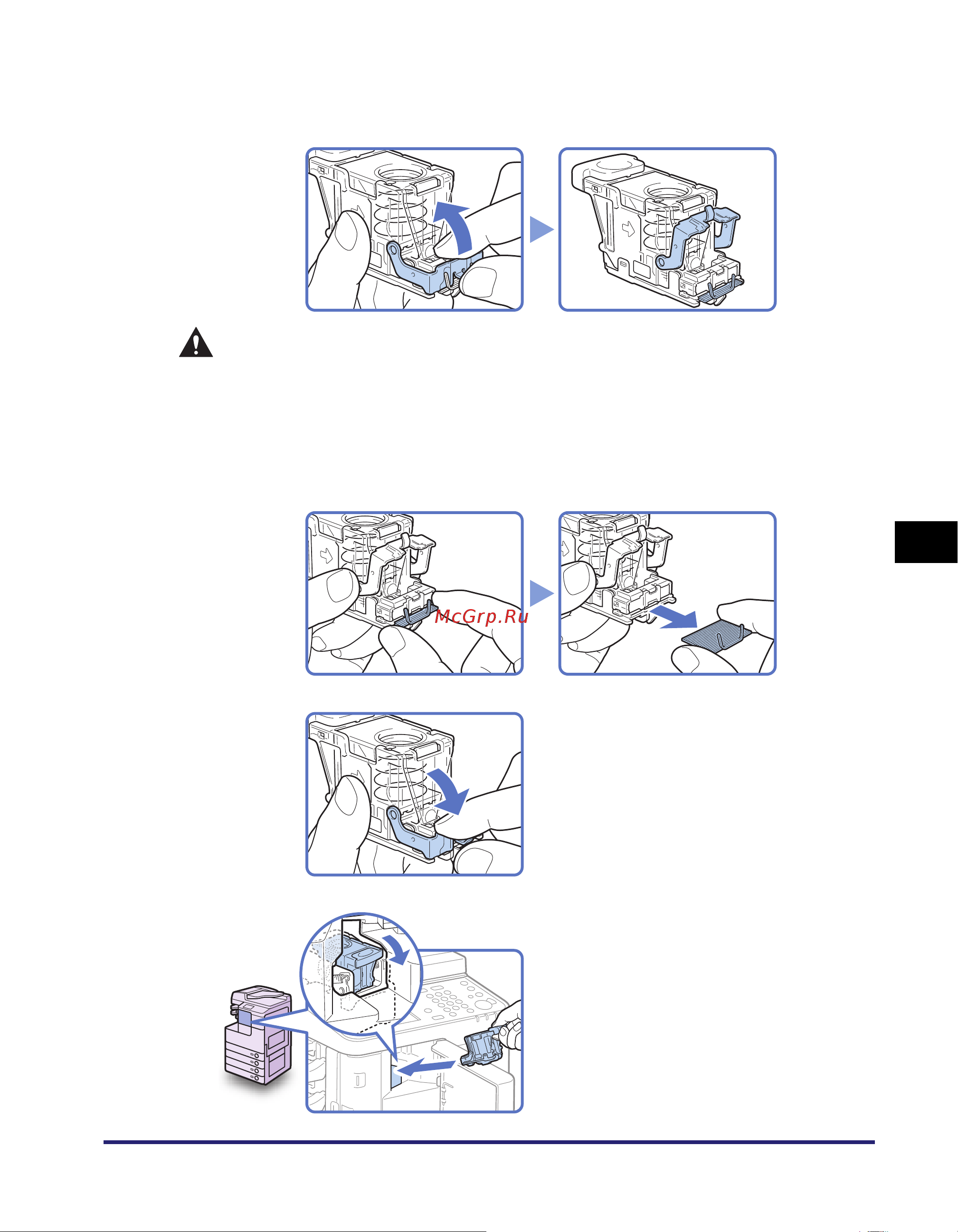

Удаление застрявших скрепок
6-47
Устранение неисправностей
6
3
Высвободите металлическую деталь на передней стороне
держателя картриджа со скрепками и поднимите ее до упора.
ВНИМАНИЕ
Высвобождая металлическую деталь держателя картриджа со скрепками,
старайтесь не поранить пальцы о скрепки.
4
Сдвиньте и удалите весь ряд застрявших скрепок,
остающихся в пазу.
5
Верните металлическую
деталь на держателе
картриджа со скрепками в
исходное положение.
Убедитесь в том, что металлическая
деталь зафиксировалась со щелчком.
6
Верните держатель картриджа
со скрепками в исходное
положение в скоросшивателе.
Убедитесь в том, что держатель
картриджа со скрепками зафиксировался
со щелчком.
SFC_RG_UK.book Page 47 Monday, December 10, 2012 9:59 PM
