Настройка параметров аппарата
6-50
Устранение неисправностей
6
Устанавливается заданный режим.
5
Для возврата к главному экрану нажмите клавишу (Сброс).
3
Нажимайте клавишу [] или
[] до тех пор, пока не
появится клавиша
[Специальный режим M], ➞
нажмите клавишу
[Специальный режим M].
4

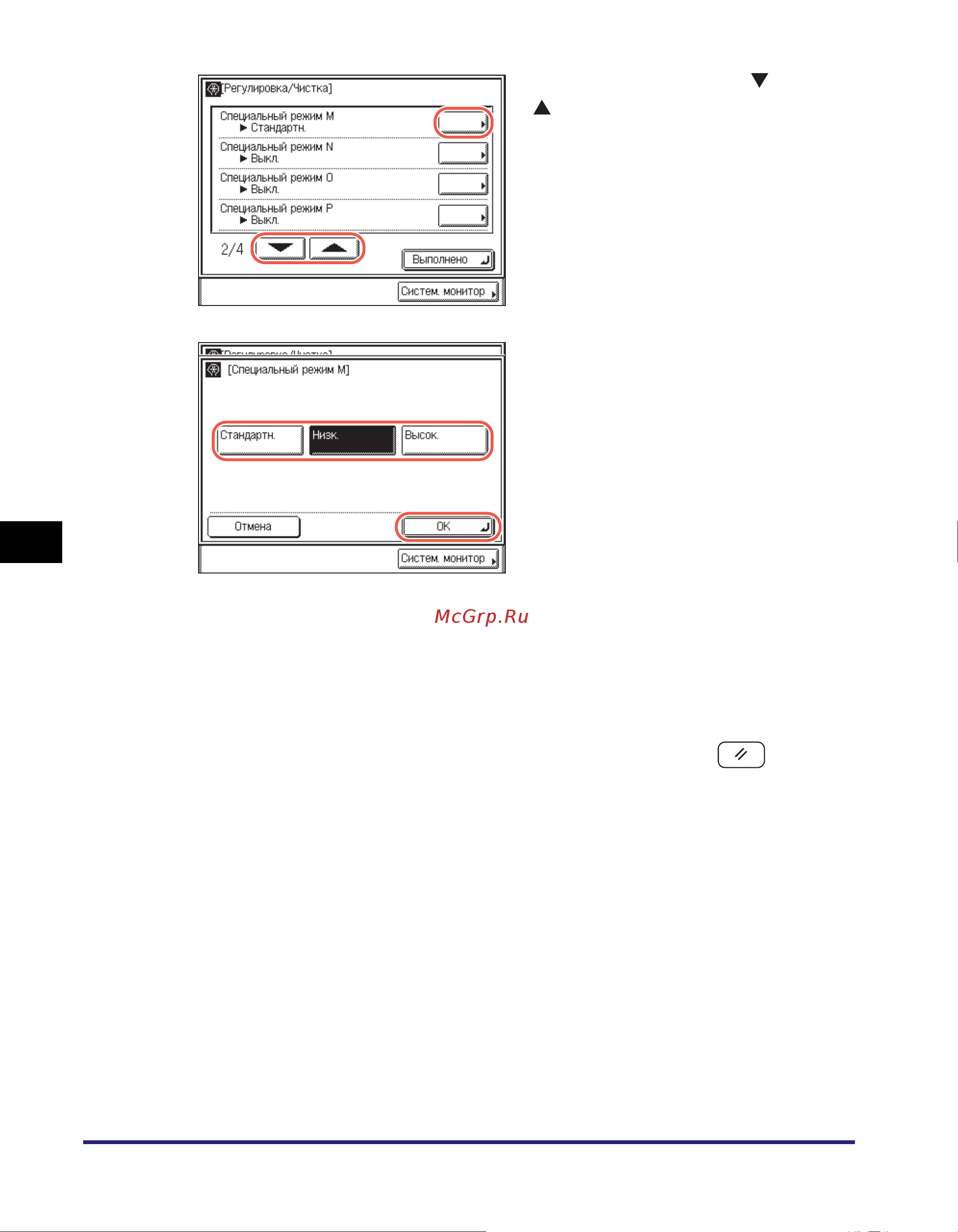

Нажмите клавишу [Стандартн.],
[Низк.] или [Высок.] для
выбора требуемой настройки
➞ нажмите клавишу [OK].
[Стандартн.]: служит для установки среднего уровня переноса.
[Низк.]: служит для установки низкого уровня переноса.
[Высок.]: служит для установки высокого уровня переноса.
