Настройка параметров аппарата
6-61
Устранение неисправностей
6

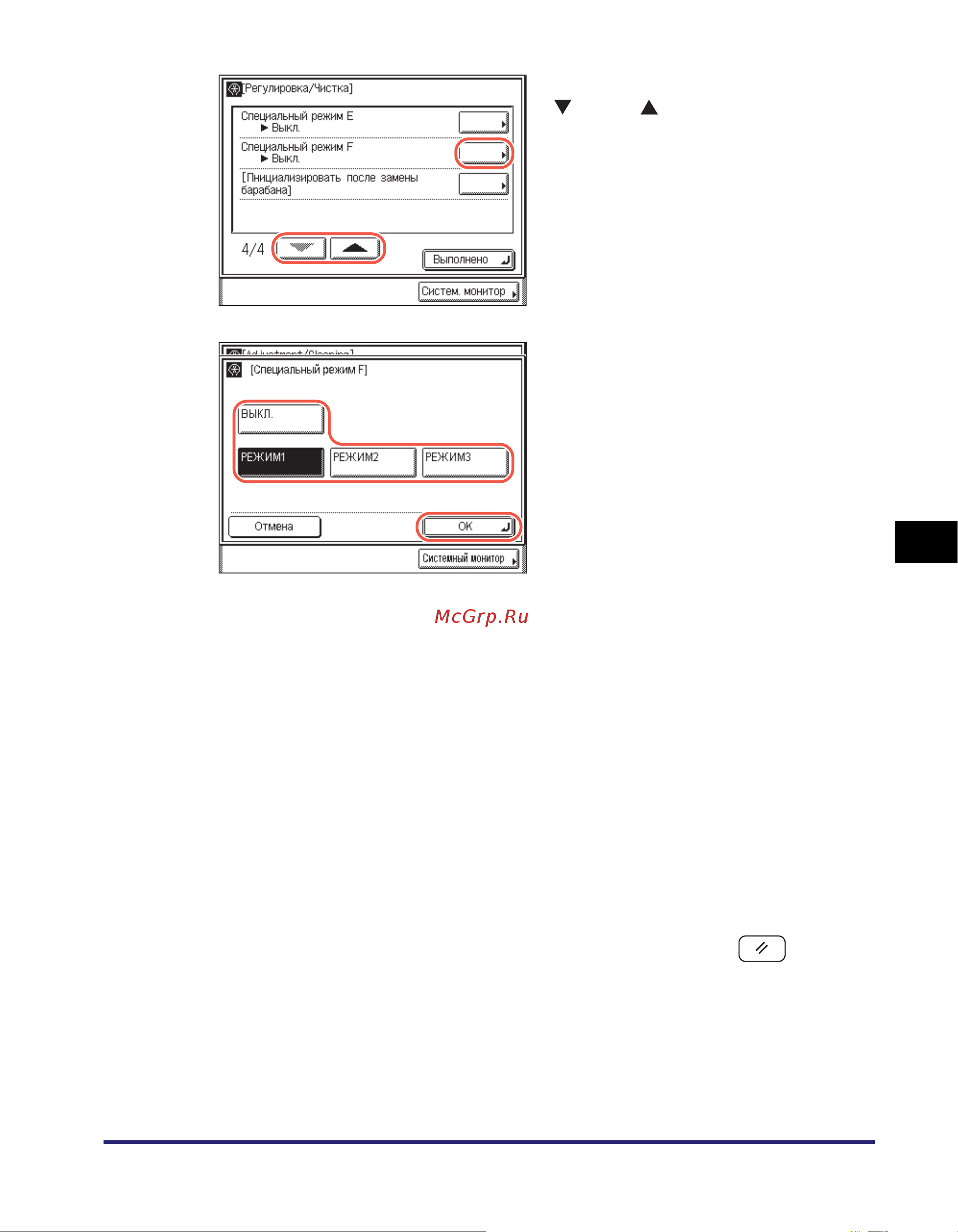

Устанавливается заданный режим.
4
Для возврата к главному экрану нажмите клавишу (Сброс).
2
Нажимайте клавишу
[] или [] до тех пор, пока не
появится клавиша
[Специальный режим F], ➞
нажмите клавишу
[Специальный режим F].
3
Нажмите клавишу [Выкл.],
[РЕЖИМ1], [РЕЖИМ2] или
[РЕЖИМ3] для выбора
требуемой настройки ➞
нажмите клавишу [OK].
[Выкл.]: служит для отключения режима.
[РЕЖИМ1]: служит для предотвращения смазывания или проступания
тонера на распечатках.
[РЕЖИМ2]: служит для более эффективного предотвращения
смазывания или проступания тонера на распечатках, чем при
выборе варианта [РЕЖИМ1]. Используйте этот режим, если
проблема не устраняется при выборе варианта [РЕЖИМ1].
[РЕЖИМ3]: служит для более эффективного предотвращения
сма
зывания или проступания тонера на распечатках, чем при
выборе варианта [РЕЖИМ1] или [РЕЖИМ2]. Используйте этот
режим, если проблема не устраняется при выборе варианта
[РЕЖИМ2].
