Доступ к системному монитору
2-37
Основные операции
2
4
Для возврата к главному экрану нажмите клавишу
[Выполнено].
2

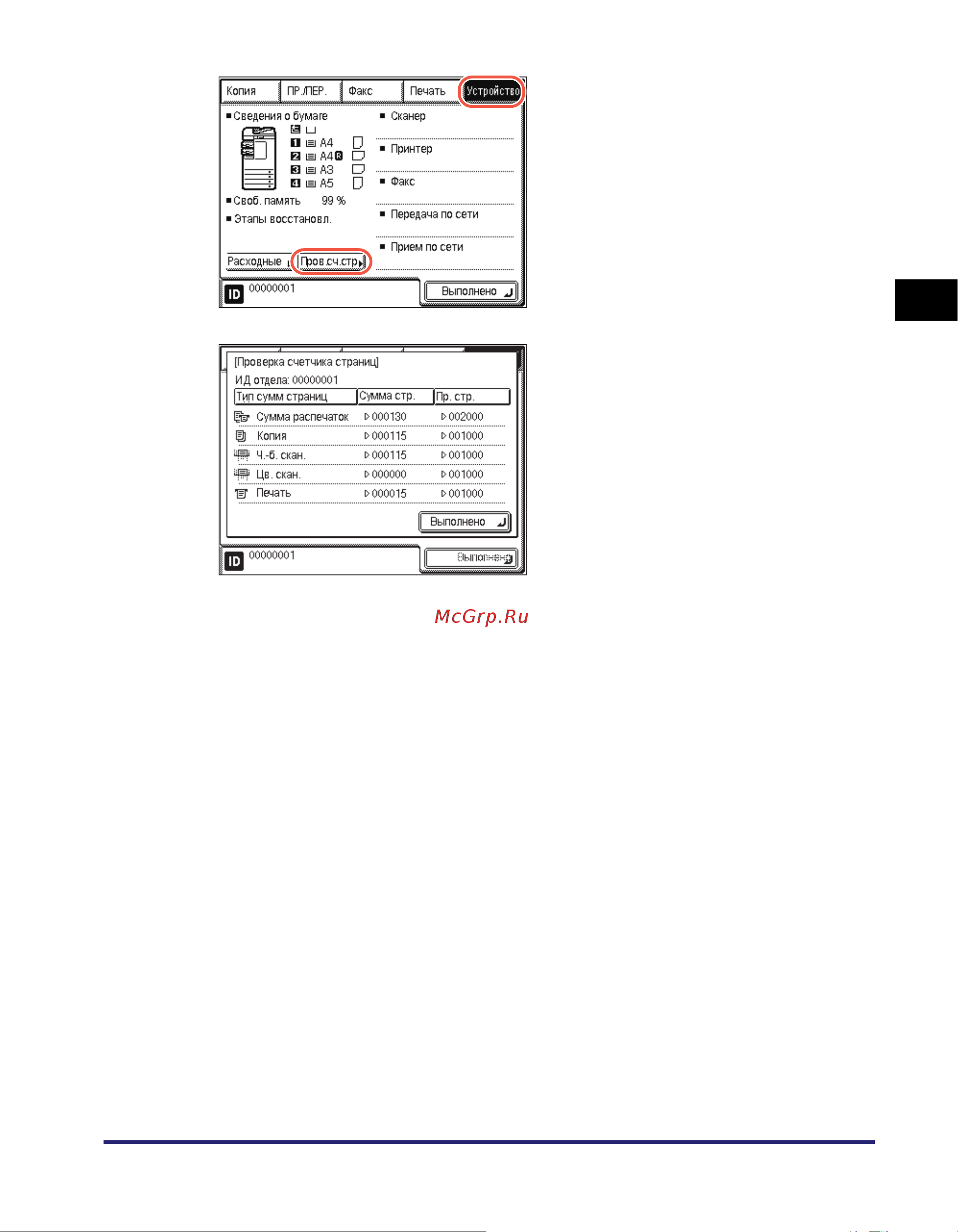

Нажмите клавиши
[Устройство] ➞ [Пров.сч.стр].
3
Проверьте значения счетчиков
страниц.
Нажмите клавишу [Выполнено] для
возврата к экрану состояния устройства.
SFC_RG_UK.book Page 37 Monday, December 10, 2012 9:59 PM
