921-0000010Б РЭ

121

3.4.5 Блокировка дифференциала (БД) заднего моста

Блокировка дифференциала механическая кулачкового типа, осуществляется

кулачковыми муфтами 15 и 17 (рисунок 3.4.2) установленными на шлицевых концах

полуосей 18. Муфта 17 зафиксирована на шлицах неподвижно винтом 16, а муфта

15 может перемещаться по шлицам полуоси.

Блокировка включена, когда кулачки подвижной муфты 15 сцеплены с кулач-

ками неподвижной муфты 17, включение осуществляется перемещением тяги 5

вверх, находящейся в кабине трактора. При этом тяга 5 воздействует на рычаг 2, ко-

торый вращает валик с рычагом 1 и через тягу 3 поворачивает рычаг поворотный 6,

находящийся на оси 7 в кронштейне 8. Тяга 9 поднимается вверх и при помощи ры-

чага переводного 13 перемещает подвижную муфту 15, осуществляя блокировку

дифференциала. Разблокировка осуществляется автоматически под действием

пружины 10, при отпускании тяги 5.

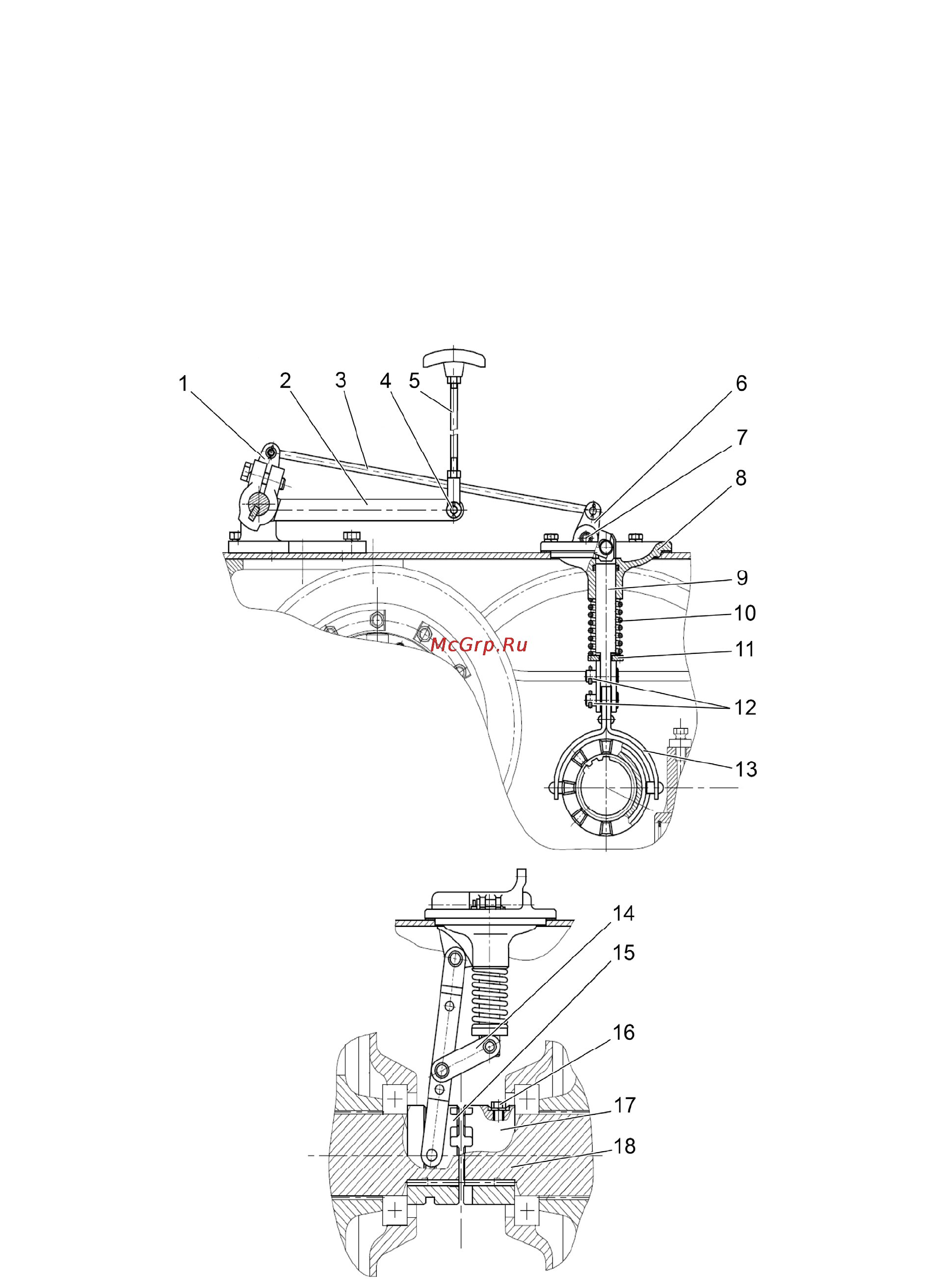

1 – валик с рычагом; 2 – рычаг; 3, 5, 9 – тяга; 4 – палец; 6 – рычаг поворотный;

7 – ось; 8 – кронштейн; 10 – пружина; 11 – шайба упорная; 12 – палец; 13 – рычаг пере-

водной в сборе; 14 – серьга; 15 – муфта подвижная; 16 – винт; 17 – муфта неподвижная;

18 – полуось.

Рисунок 3.4.2 – Муфта блокировки дифференциала
