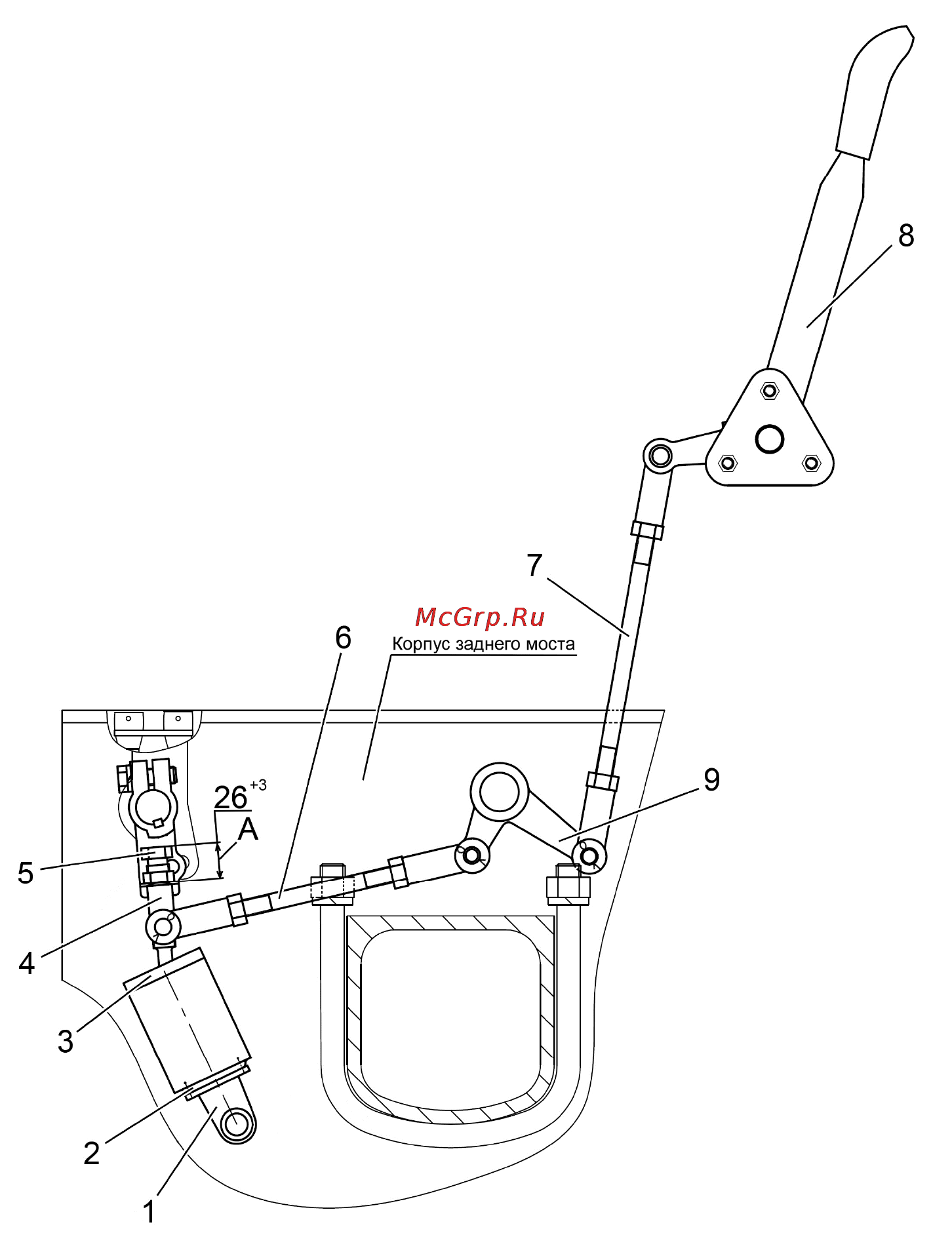

1 – ушко; 2 – пружина; 3 – крышка; 4, 8 – рычаг; 5 – болт; 6, 7 – тяга; 9 – ступица.

Рисунок 3.5.2 – Механическое управление ВОМ

3.5.3 Внешняя подрегулировка тормозных лент

В эксплуатации подрегулировку тормозных лент ВОМ производите в случае,

если вышеприведенная регулировка зазора в ленточных тормоза ВОМ не приводит к

устранению «пробуксовывания» ВОМ (выбран запас по регулировке (значительный

износ накладок лент тормоза)).

При сборке на предприятии-изготовителе планетарного редуктора заднего

ВОМ или при ремонте эксцентриковая ось 3 (рисунок 3.5.1) устанавливается лыской

вертикально справа и фиксируется стопорной пластиной 12 и болтом 13;

Для подрегулировки тормозных лент выверните регулировочные винты 11 на

пять-семь оборотов, поверните эксцентриковую ось 3 механизма внешней подрегу-

лировки на 180 градусов (лыска слева), зафиксируйте стопорной пластиной 12 и

болтом 13. Произведите заново регулировку зазоров в ленточных тормозах согласно

подразделу 3.5.2 «Регулировка зазора в ленточных тормозах ВОМ».

Если неисправность не устраняется, замените ленты ВОМ.

ВНИМАНИЕ: ОПЕРАЦИЯ ЗАМЕНЫ ЛЕНТ ВОМ ВЫПОЛНЯЕТСЯ ТОЛЬКО ДИ-

ЛЕРАМИ В СПЕЦИАЛЬНОЙ МАСТЕРСКОЙ!
