921-0000010Б РЭ

126

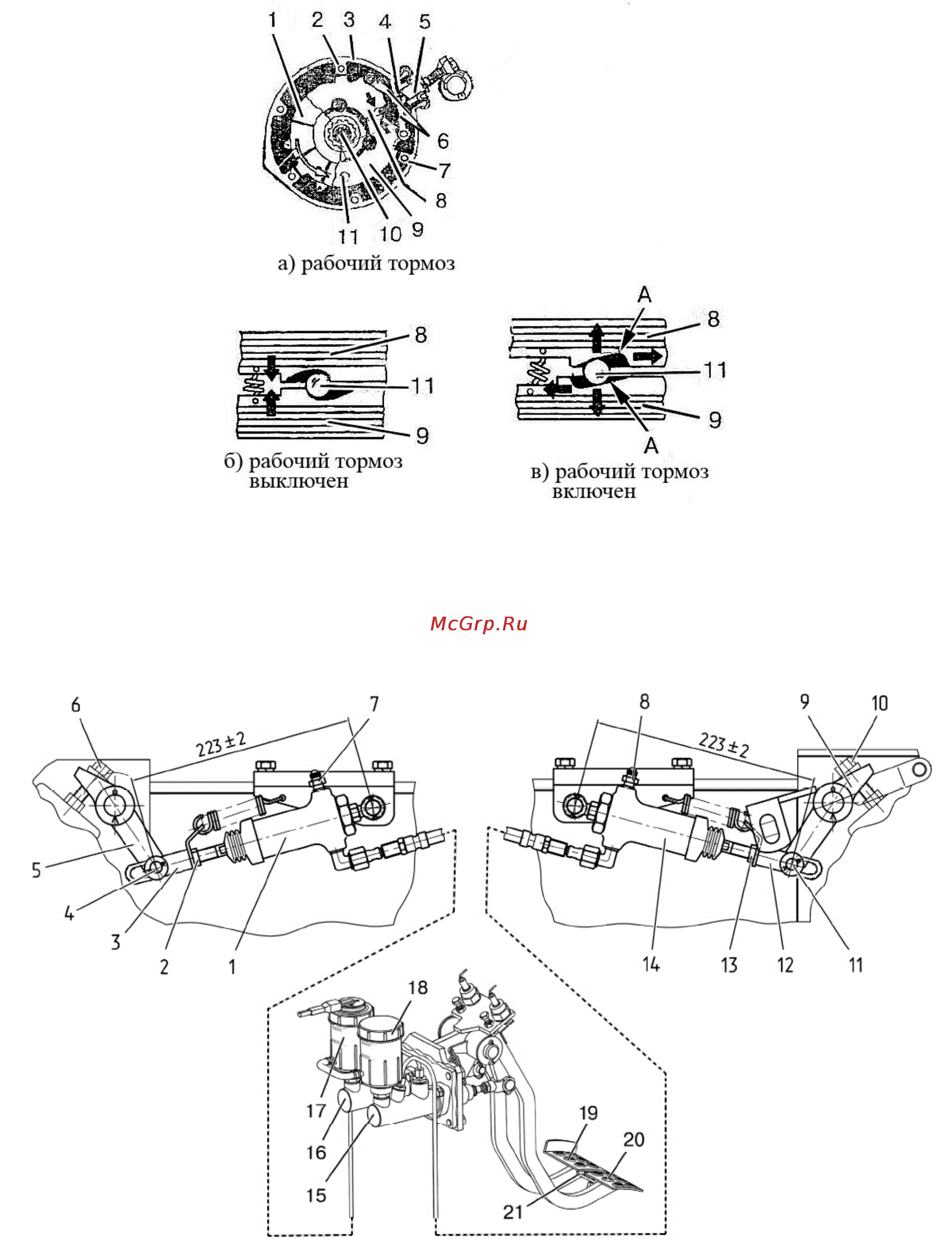

1 – диск фрикционный; 2, 7 – упор; 3 – кожух; 4 – пальцы; 5 – вилка; 6 – тяга;

8, 9 – диски нажимные; 10 – вал; 11 – шарик.

Рисунок 3.6.2 – Принцип работы рабочих тормозов

3.6.1.2 Управление рабочими тормозами

Схема управления рабочими тормозами представлена на рисунке 3.6.3

1 – рабочий тормозной цилиндр правый; 2 – контргайка; 3 – вилка; 4 – палец;

5 – рычаг правого рабочего тормоза; 6 – регулировочный болт-тяга; 7 – перепускной

клапан; 8 – перепускной клапан; 9 – рычаг левого рабочего тормоза; 10 – регулировоч-

ный болт-тяга; 11 – палец; 12 – вилка; 13 – контргайка; 14 – рабочий тормозной цилиндр

левый; 15 – главный тормозной цилиндр левый; 16 – главный тормозной цилиндр пра-

вый; 17 – бачек; 18 – бачек; 19 – педаль; 20 – педаль; 21 – блокировочная планка.

Рисунок 3.6.3 – Схема управления рабочими тормозами
