921-0000010Б РЭ

149

3.10 Гидрообъемное рулевое управление

3.10.1 Общие сведения

Гидрообъемное рулевое управление (ГОРУ) предназначено для управления

поворотом направляющих колес и уменьшения усилия на рулевом колесе при пово-

роте трактора.

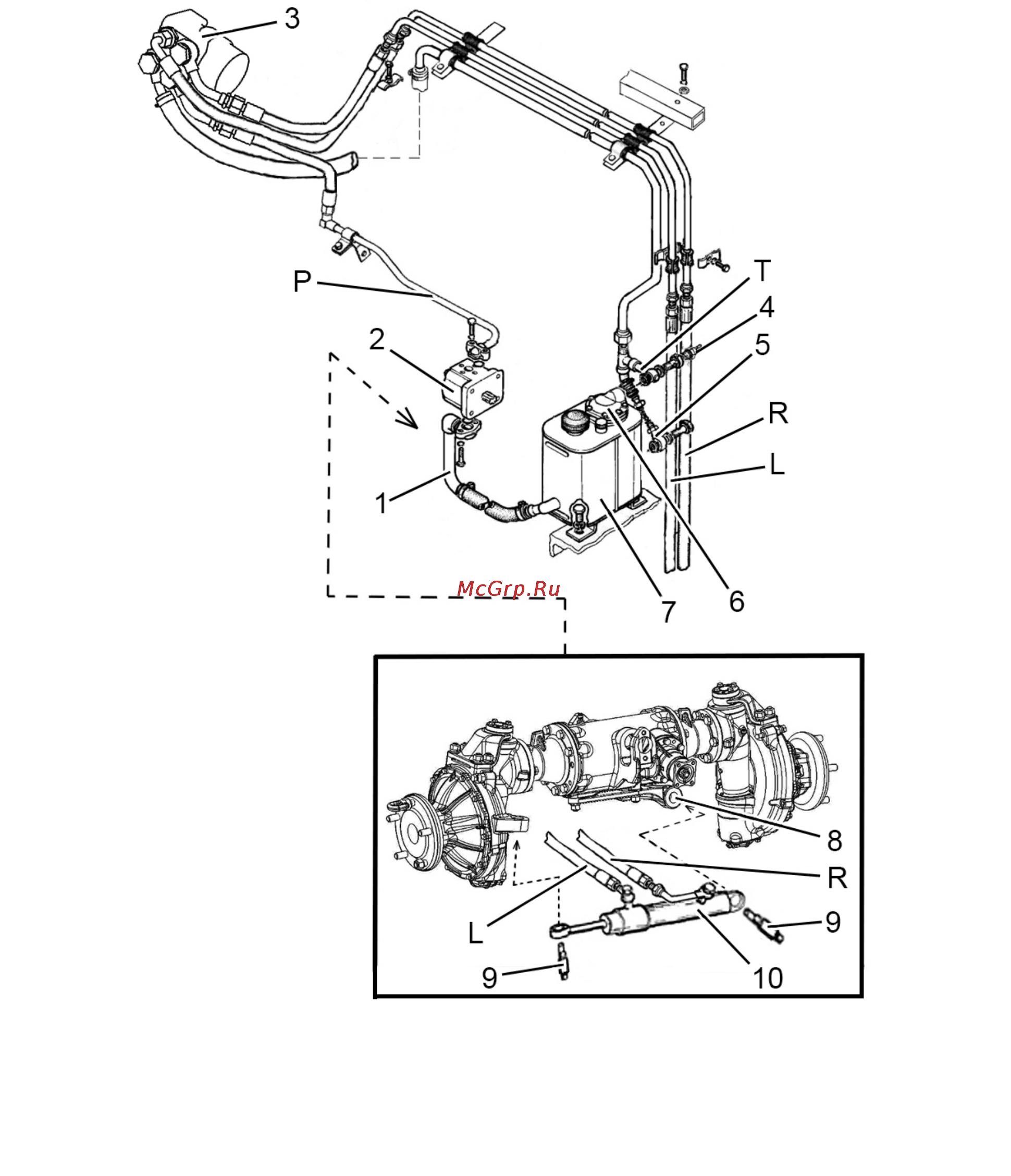

1 – гидролиния всасывания; 2 – насос питания ГОРУ; 3 – насос-дозатор;

4 – датчик аварийного давления масла; 5 – обратный клапан; 6 – сливной фильтр;

7 – маслобак ГОРУ; 8 – кронштейн цилиндра; 9 – конические пальцы; 10 – гидроци-

линдр поворота; Р – гидролиния нагнетательная; Т – гидролиния сливная; L – гидро-

линия левого поворота; R – гидролиния правого поворота.

Рисунок 3.10.1 Гидрообъемное рулевое управление .

ГОРУ тракторов «БЕЛАРУС-921/921.2/921.3/921.4» состоит из насоса-

дозатора 3 (рисунок 3.10.1), рулевого гидроцилиндра 10, шестеренного насоса пита-

ния 2 с приводом от двигателя, маслобака 7 и гидравлической арматуры (штуцеров,

маслопроводов, рукавов высокого давления, шлангов и деталей их крепления).
