921-0000010Б РЭ
148
3.8.2.4 Регулировка карданного привода ПВМ
В карданном приводе производите регулировку предохранительной муфты в
промежуточной опоре и проверяйте боковой люфт в подшипниках карданного вала.
Предохранительную муфту регулируйте на передачу крутящего момента от
400 до 800 Н•м. Регулировку муфты производите затяжкой гайки 2 (рисунок 3.8.7)
заднего хвостовика 1 вала промежуточной опоры до обеспечения передачи требуе-
мого крутящего момента.
Периодически проверяйте боковой люфт в подшипниках крестовин кардана.
При наличии люфта разберите шарнир и проверьте состояние подшипников и кре-
стовин, изношенные детали замените. При сборке обоймы сальников запрессовы-
вайте их до упора в подшипник.
Карданный вал динамически отбалансирован. При замене в процессе эксплуа-
тации деталей (трубы с вилками шарнира и фланца) обратитесь к дилеру. Не прово-
рачивайте карданные валы монтировками, ключами и другими приспособлениями во
избежание повреждения уплотнений и выхода из строя подшипников крестовин.

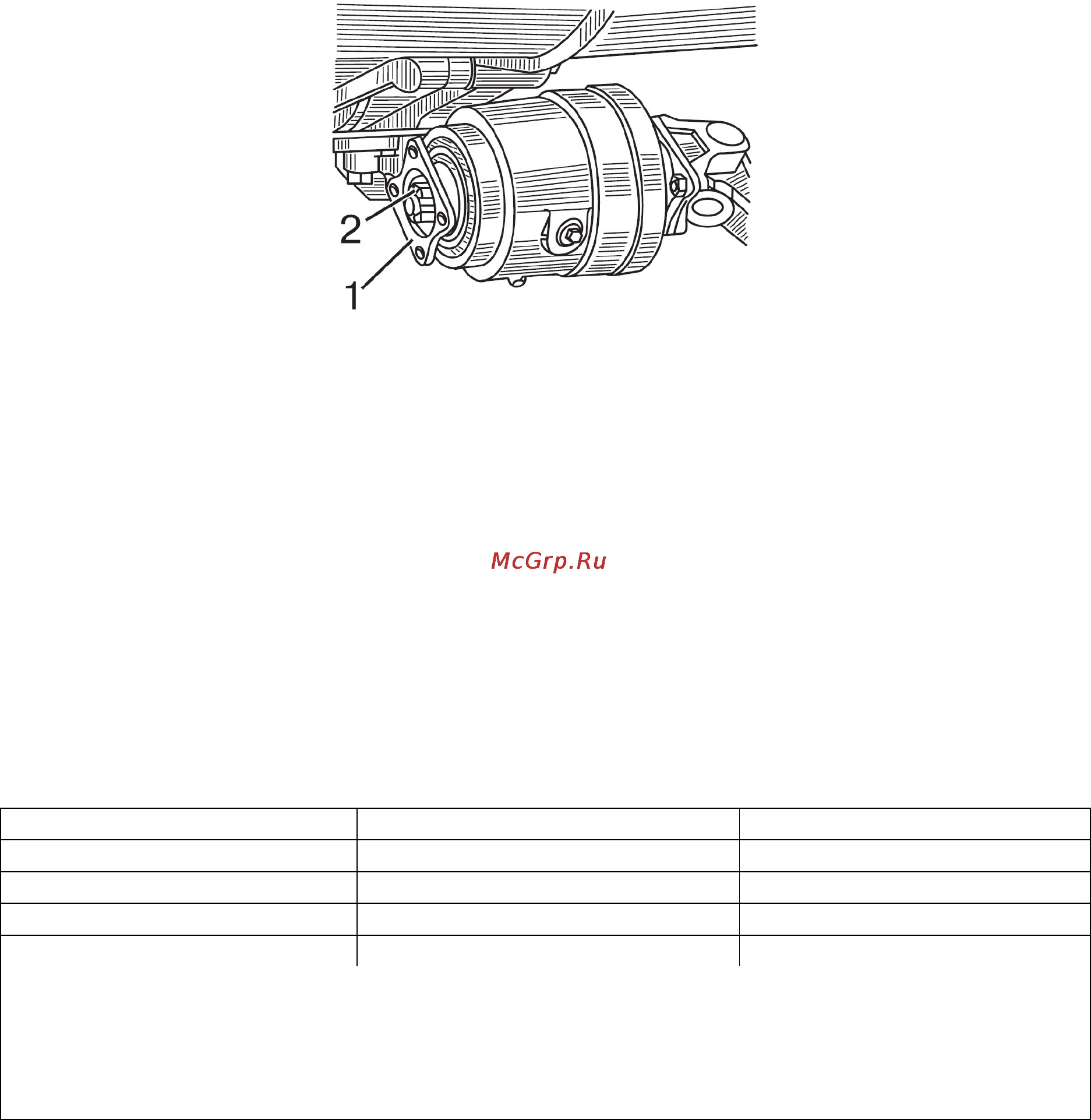

1 – хвостовик; 2 - гайка
Рисунок 3.8.7 – Регулировка карданного привода ПВМ
3.9 Ходовая система трактора
Тракторы «БЕЛАРУС-921/921.2/921.3/921.4» выполнены по колесной формуле
4К4 и комплектуются пневматическими шинами низкого давления
На тракторах «БЕЛАРУС-921/921.2/921.3/921.4» в базовой комплектации уста-
новлены шины 265/70R16 – передние и 420/70R24 – задние.
По заказу потребителя могут устанавливаться шины 12.4L-16 – передние, в
комплекте с задними 14.9R30.
Параметры шин, применяемых на тракторах «БЕЛАРУС-921/921.2/921.3/921.4»,
приведены в таблице 3.9.1.
Таблица 3.9.1 – Параметры шин
Типоразмер шин Ширина профиля, мм Ради
у
с качения, мм
1)
265/70R16 261
—
12.4L-16 297
—
420/70R24 410 585
14.9R30 372 660
_
_______________________________________________________________________________
_
1)
В настоящем разделе приведены радиусы качения только задних шин,
необходимых для программирования скорости индикатора комбинированного,
как указано в подразделе 3.15.4 «Порядок программирования индикатора ком-
бинированного».
Правила эксплуатации шин, выбор оптимального внутреннего давления в ши-
нах в зависимости от условий работы и нагрузки на оси трактора, а также методики
установки колеи приведены в подразделе 4.2 «Использование трактора».
