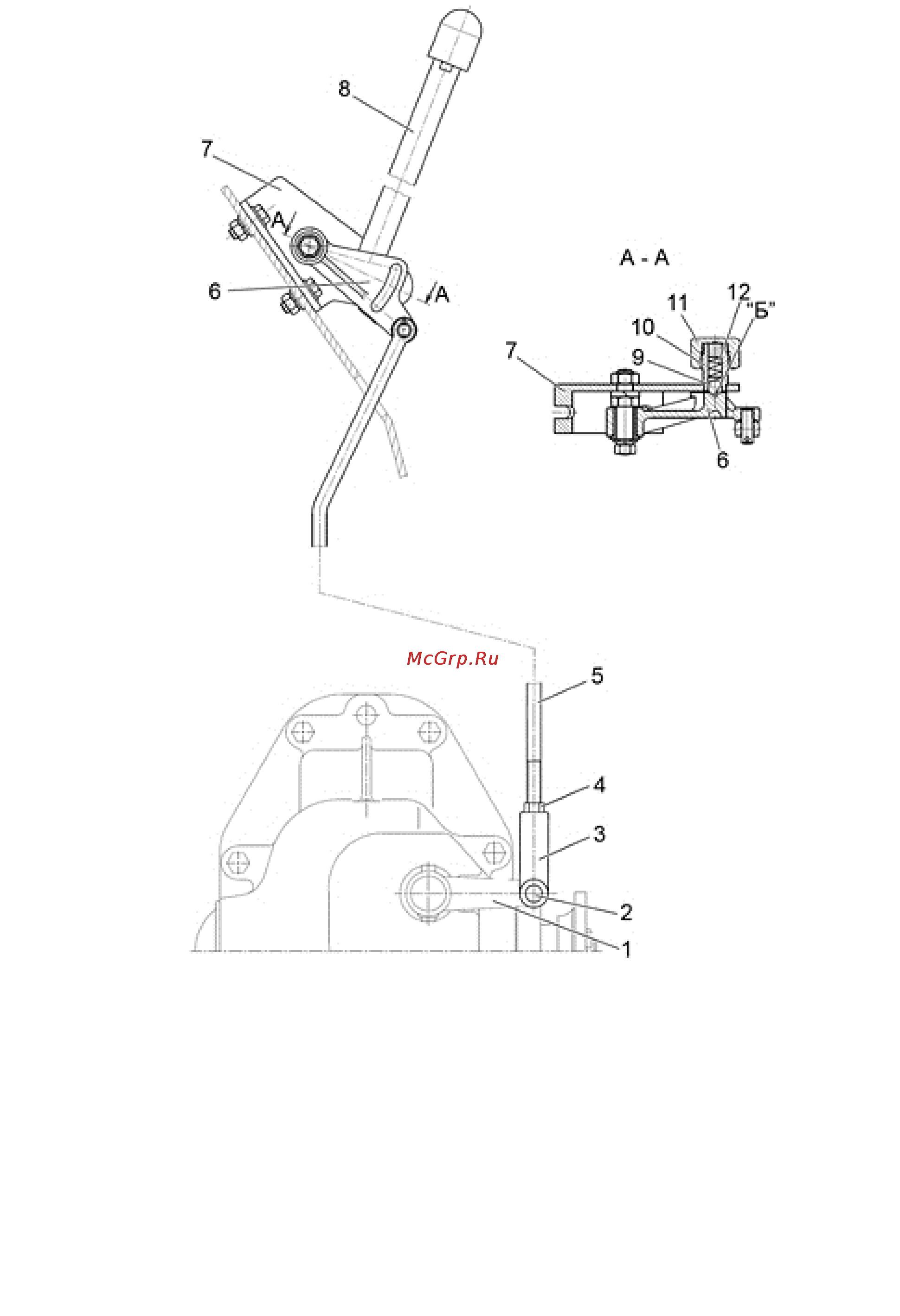

1 – рычаг; 2 – палец; 3 – вилка; 4 – контргайка; 5 – тяга; 6 – сектор; 7 – кронштейн;

8 – рычаг; 9 – шарик фиксатора; 10 – направляющая втулка; 11 – гайка; 12 – пружина.

Рисунок 3.8.6 – Управление раздаточной коробкой привода ПВМ

3.8.2.3 Регулировка тяги управления раздаточной коробкой привода ПВМ

Для регулировки тяги проделайте следующее:

- установите рычаг 8 (рисунок 3.8.6) в положение «ПВМ включен принудительно»

(нижнее фиксированное положение, шарик фиксатора 9 в верхней лунке «Б» сектора 6).

- отвинтите контргайку 4 на 2...3 оборота, расшплинтуйте и извлеките палец 2.

- поверните рычаг 1 по часовой стрелке до полного включения раздаточной

коробки, т.е. зубчатая муфта находится в зацеплении с наружной и внутренней

обоймами муфты свободного хода.

- вращая вилку 3, отрегулируйте длину тяги 5 так, чтобы палец свободно вхо-

дил в отверстия вилки 3 и рычага 1, повернутого по часовой стрелке до упора.

- затяните контргайку 4, установите и зашплинтуйте палец 2.
