921-0000010Б РЭ
151

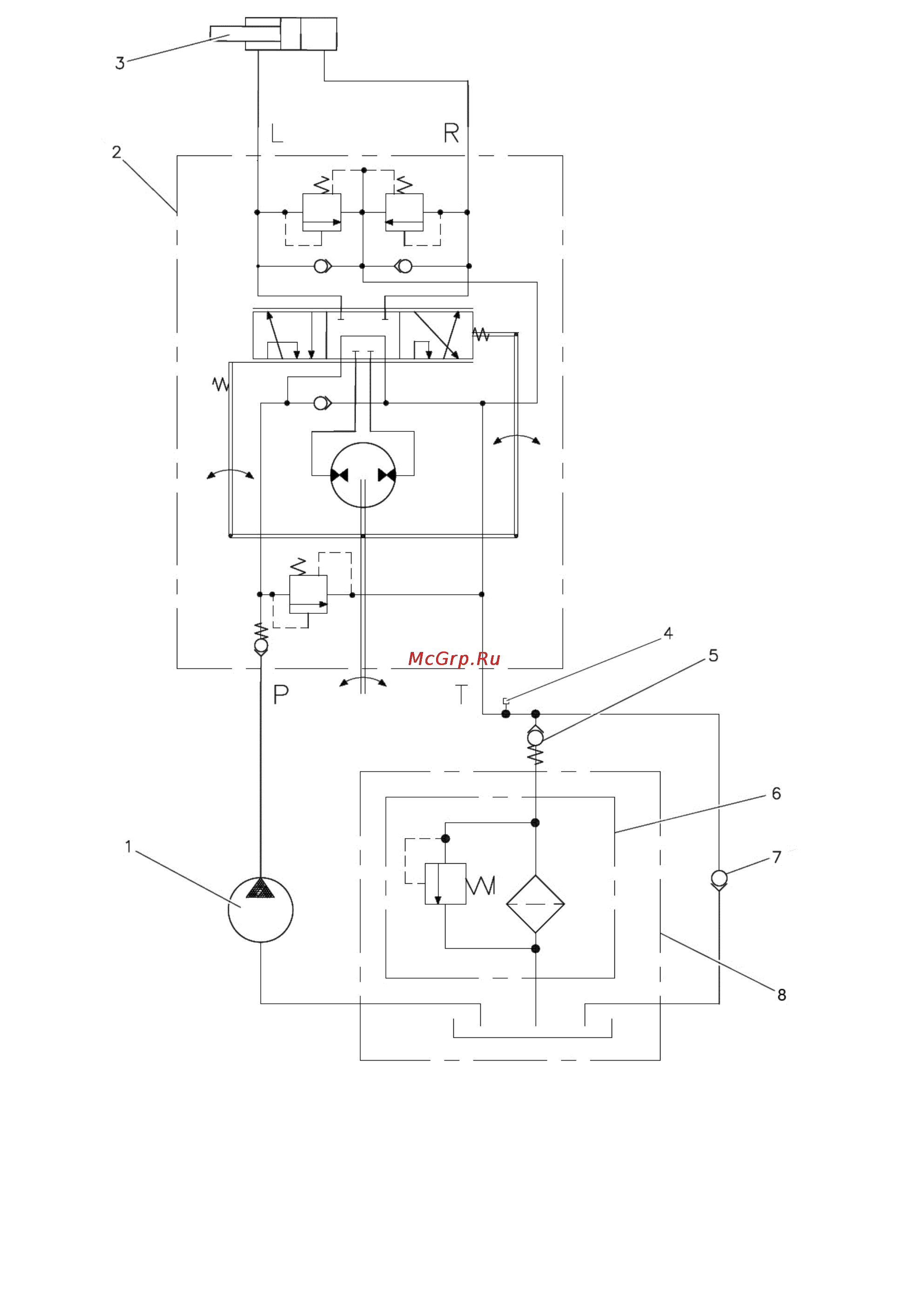

Схема гидравлическая принципиальная ГОРУ тракторов «БЕЛАРУС-
921/921.2/921.3/921.4» представлена на рисунке 3.10.2.
1 – насос питания ГОРУ; 2 – насос-дозатор; 3 – гидроцилиндр рулевого управ-
ления; 4 – датчик аварийного давления масла в ГОРУ; 5 – клапан; 6 – фильтр слив-
ной; 7 – обратный клапан; 8 – маслобак; Р – гидролиния нагнетательная; Т – гидро-
линия сливная; L – гидролиния левого поворота; R – гидролиния правого поворота.
Рисунок 3.10.2 Схема гидравлическая ГОРУ.
