921-0000010Б РЭ

152

3.10.2 Насос-дозатор

Насос-дозатор – героторного типа с «открытым центром» и отсутствием реак-

ции на рулевом колесе включает в себя корпус 10 (рисунок 3.10.3), качающий узел I,

распределитель II, два противоударных клапана 7, предохранительный клапан 6,

два противовакуумных клапана 8 и обратный клапан 9.

Героторный качающий узел I состоит из закрепленного на корпусе 10 статора

1 и вращающегося ротора 2, связанного с золотником 3 через карданный вал 4.

Распределитель II состоит из гильзы 5, набора пластинчатых пружин 11 и зо-

лотника 3, соединяемого шлицами с хвостовиком приводного вала рулевой колонки.

Обратный клапан – обеспечивает функционирование насоса-дозатора в режиме

ручного управления в качестве ручного насоса при неработающем насосе питания.

Предохранительный клапан 6 предохраняет насос и гидросистему ГОРУ от

перегрузки, ограничивая максимальное давление в нагнетательной магистрали в

пределах от 14 до 15 МПа.

Противоударные клапаны 7 (правый и левый) защищают рукава цилиндровых

гидролиний от пиковых давлений, возникающих в полостях гидроцилиндра в момент

наезда управляемых колёс на препятствия. Давление настройки противоударных

клапанов – от 20 до 21 МПа.

Противовакуумные клапаны 8 (правый и левый) предохраняют гидросистему

ГОРУ от вакуума и кавитации при срабатывании противоударных клапанов.

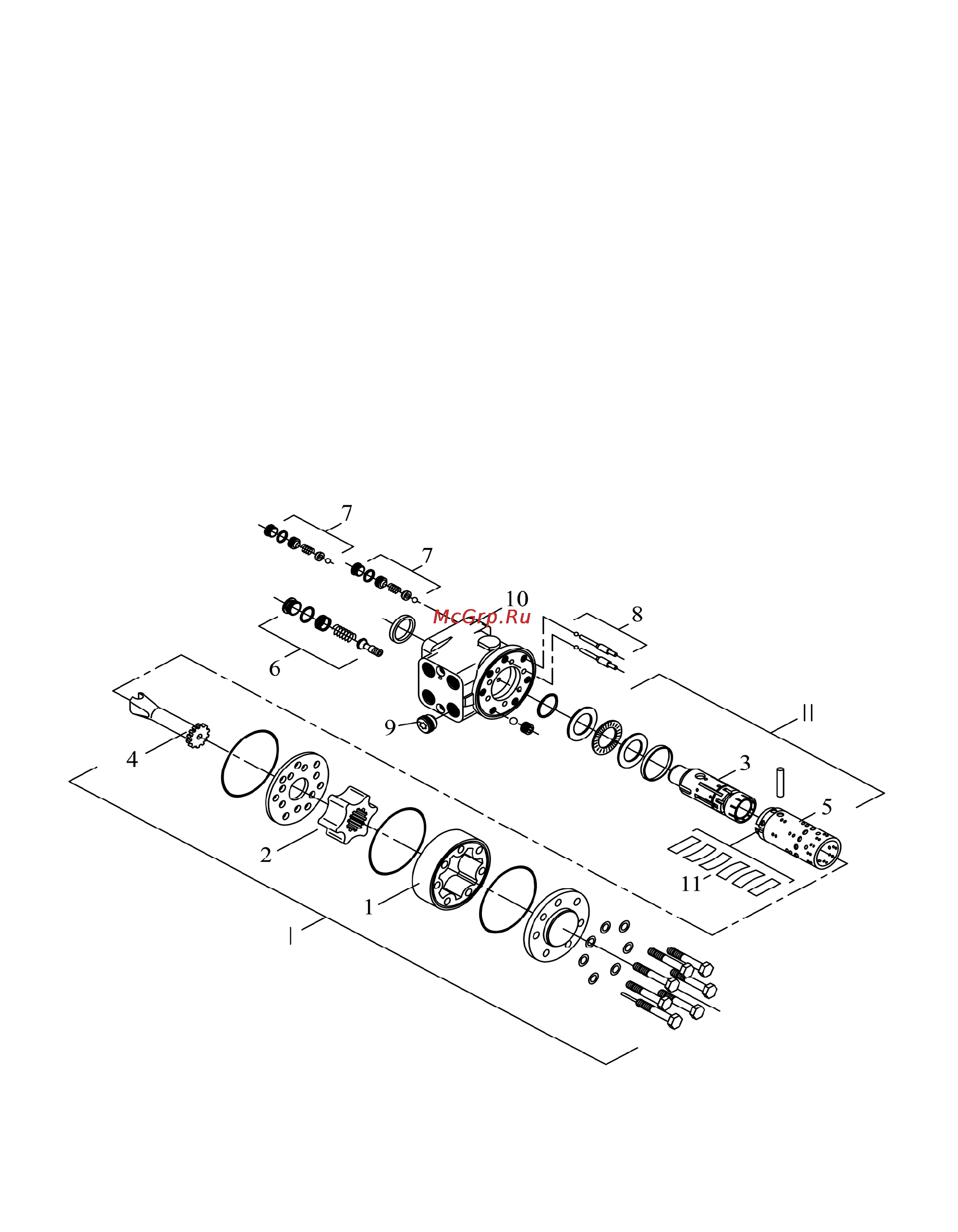

1 – статор; 2 – ротор; 3 – золотник; 4 – карданный вал; 5 – гильза; 6 – предо-

хранительный клапан; 7 – противоударные клапаны; 8 – противовакуумные клапаны;

9 – обратный клапан; 10 – корпус; 11 – пластинчатые пружины; I – качающий узел;

II – распределитель.

Рисунок 3.10.3 – Насос-дозатор

3.10.3 Гидроцилиндр рулевого управления

Дифференциальный гидроцилиндр рулевого управления установлен сзади

корпуса ПВМ (рисунок 3.10.1) и с помощью рулевой трапеции обеспечивает поворот

направляющих колес трактора. Шток гидроцилиндра через конический палец 9 со-

единен с поворотным рычагом левого колесного редуктора, а корпус гидроцилиндра

соединен с кронштейном 8, установленным на корпусе ПВМ.
