3.10.5 Сигнализация аварийного состояния гидросистемы ГОРУ

В сливной гидролинии «Т» (рисунок 3.10.1) установлен датчик 4 аварийного дав-

ления масла в гидросистеме рулевого управления. При снижении давления масла в

сливной гидролинии ниже 0,08 МПа (по причине отсутствия потока масла из-за недоста-

точного уровня масла в маслобаке, выхода из строя питающего насоса или обрыва

шлангов) датчик срабатывает, и на блоке контрольных ламп загорается контрольная

лампа аварийного снижения давления масла в гидросистеме ГОРУ (красного цвета).

ВНИМАНИЕ: ПРИ ЗАГОРАНИИ КОНТРОЛЬНОЙ ЛАМПЫ НЕМЕДЛЕННО

ОСТАНОВИТЕ ДВИГАТЕЛЬ И УСТРАНИТЕ ПРИЧИНУ СНИЖЕНИЯ ДАВЛЕНИЯ

МАСЛА В ГОРУ ВО ИЗБЕЖАНИЕ АВАРИИ ИЛИ ВЫХОДА ИЗ СТРОЯ УЗЛОВ ГИД-

РОСИСТЕМЫ ГОРУ.

3.11 Гидронавесная система

Гидронавесная система (ГНС) обеспечивает работу заднего навесного устрой-

ства и гидрофицированных рабочих органов агрегатируемых с трактором сельскохо-

зяйственных машин. Она дает возможность применения силового, позиционного,

высотного и смешанного способов регулирования глубины хода рабочих органов

сельхозмашин и орудий.

Гидронавесная система состоит из маслобака 5 (рисунок 3.11.1) с фильтром,

насоса 6, распределителя 2, гидроподъемника 3, быстросоединяемых муфт 1, меха-

низма заднего навесного устройства, разрывных муфт и выносных цилиндров.

Рукоятки управления ЗНУ (гидроподъемником) и управления выводами рас-

пределителя ГНС представлены в подразделах 2.19 и 2.21.

Агрегаты ГНС размещены в разных местах трактора и соединены между собой

металлическими трубопроводами и шлангами.

На тракторах предусмотрены две пары боковых выводов и две пары задних

выводов (правые боковые выводы сдублированы с правыми задними), оканчиваю-

щихся быстросоединяемыми муфтами и предназначенных для подсоединения вы-

носных цилиндров. По заказу может устанавливаться дренажный маслопровод 4 для

работы с гидромоторами, оканчивающийся быстросоединяемой муфтой.

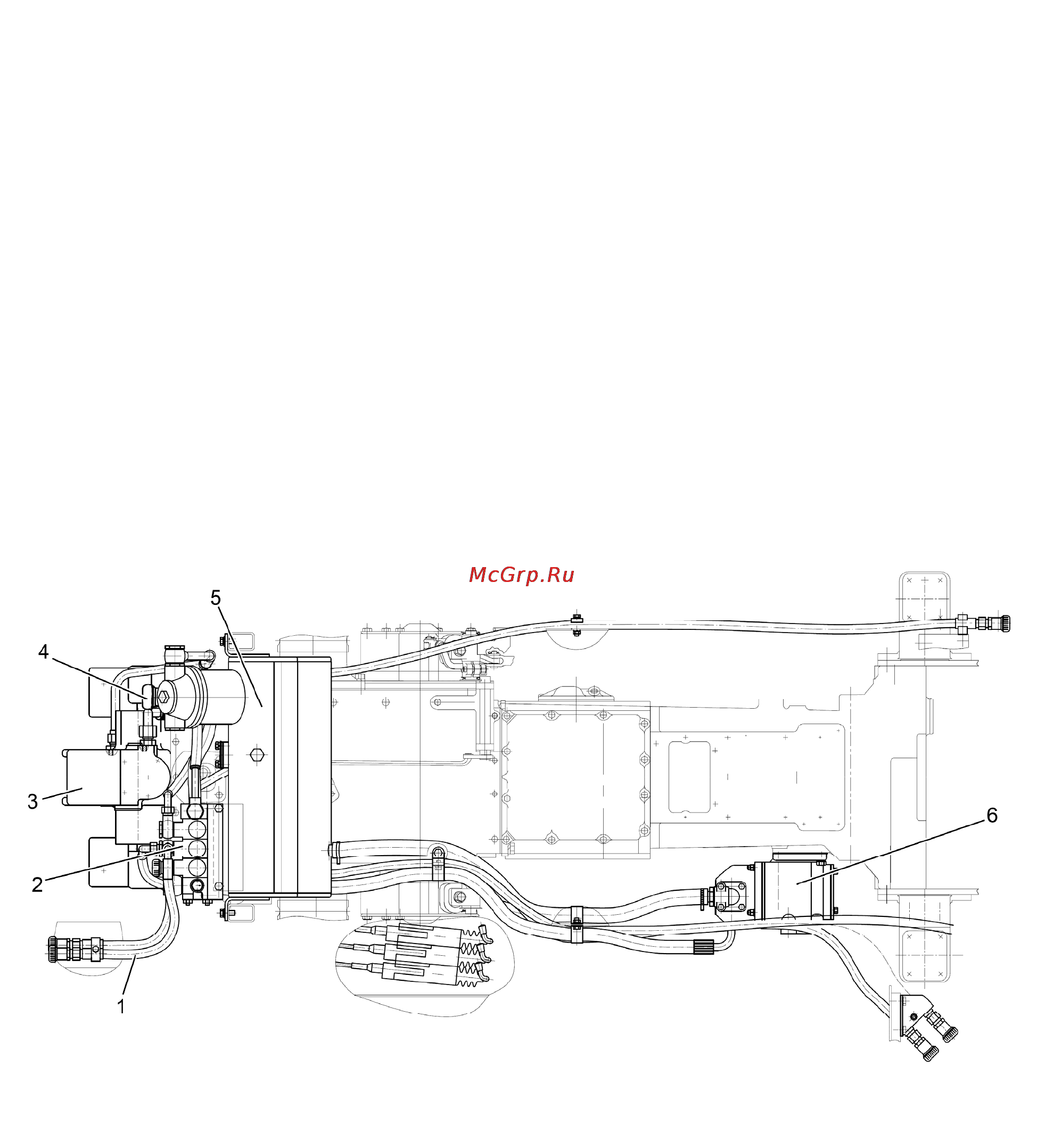

1 – быстросоединяемая муфта; 2 – распределитель; 3 – гидроподъемник;

4 – дренажный маслопровод; 5 – маслобак; 6 – насос.

Рисунок 3.11.1 – Гидронавесная система
