921-0000010Б РЭ

157

Наконечники с захватами 7 фиксируются на концах нижних тяг с помощью пальцев

8 и чек с кольцами. Для обеспечения длины оси подвеса 870 мм пальцы можно

устанавливать или в верхние отверстия наконечников, или в нижние, которые вы-

полнены со смещением. Поперечина 10 закреплена с помощью пальцев 12 и чек с

кольцами на проушинах 9, закрепленных на нижних тягах 6. Поперечина предназна-

чена для работы с прицепными с/х машинами, диаметр присоединительного пальца

(шкворня) – 30 мм; одновременно, она обеспечивает стандартный размер между за-

хватами. Расстояние между присоединительными точками нижних тяг - длина оси

подвеса по шарнирам захватов – 870 мм. На нижних тягах имеются проушины 13,

на которые с помощью болтов крепятся телескопические стяжки 14. Другие концы

стяжек 14 устанавливаются серьгами на пальцы 11 поперечины 10. Телескопические

стяжки обеспечивают блокировку нижних тяг (орудия) или качание в пределах ± 55

мм. Верхняя тяга 4 крепится с помощью пальца и чеки с кольцом к серьге гидроподъ-

емника.

Телескопические стяжки используются для ограничения бокового раскачива-

ния нижних тяг навесного устройства как в транспортном, так и в рабочем положениях.

На тракторах «БЕЛАРУС-921/921.2/921.3/921.4» установлены внутренние те-

лескопические стяжки. Они обеспечивают блокировку нижних тяг (орудия) или кача-

ние в пределах ± 55 мм. Верхняя тяга 4 крепится с помощью пальца и чеки с кольцом к

серьге гидроподъемника.

Телескопические стяжки используются для ограничения бокового раскачива-

ния нижних тяг навесного устройства как в транспортном, так и в рабочем положениях.

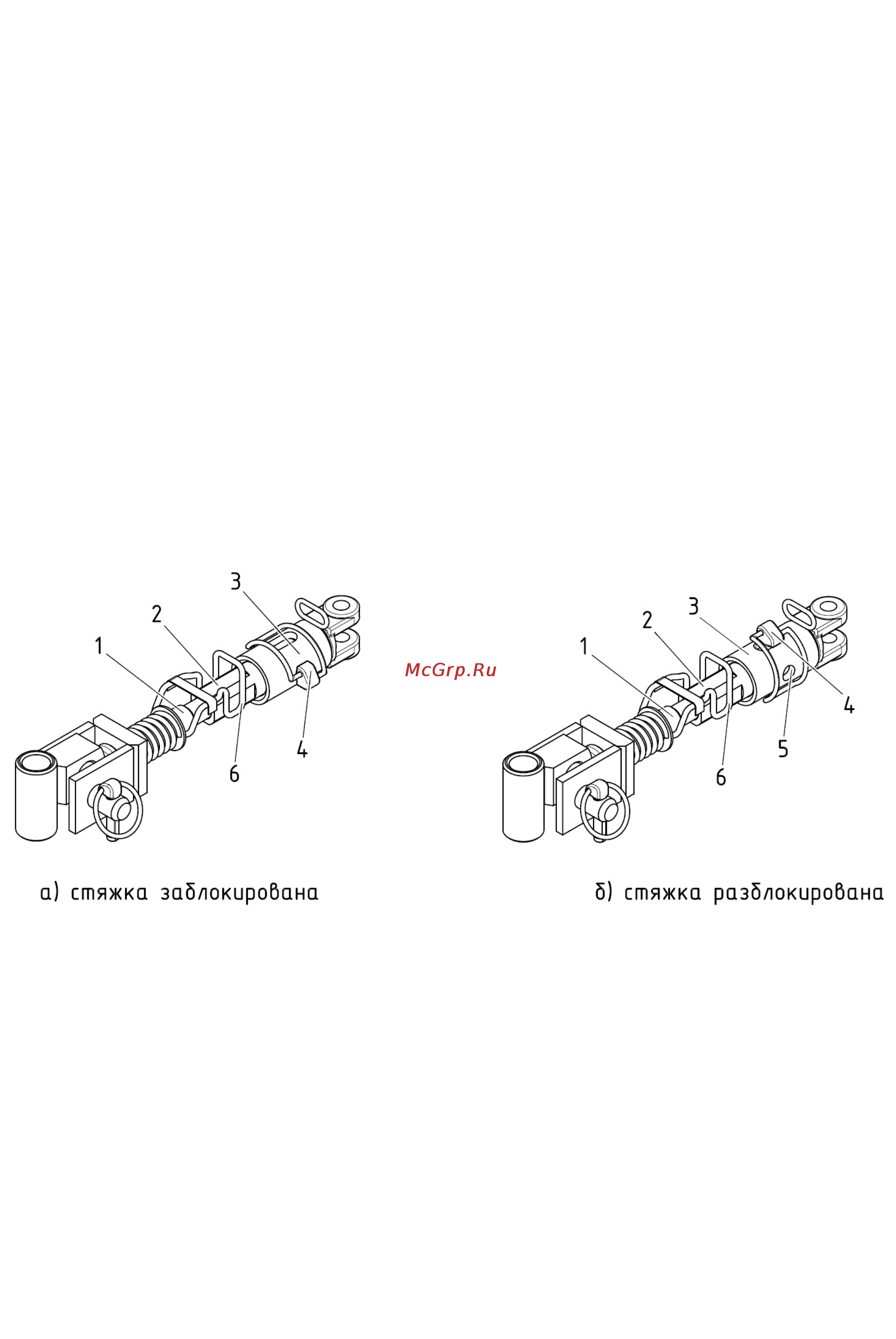

1 – винт; 2 – ползун; 3 – наружная труба; 4 – чека; 5 – отверстие наружной

трубы; 6 – рукоятка.

Рисунок 3.12.2 – Телескопическая стяжка

При эксплуатации трактора стяжки должны быть всегда установлены в одно из

двух положений:

- стяжка заблокирована;

- стяжка разблокирована.

Наладку «стяжка заблокирована» необходимо выполнять в следующей после-

довательности:

- отверстие 5 (рисунок 3.12.2) наружной трубы 3 под чеку 4 совместить с от-

верстием в ползуне 2;

- в случае несовпадения вращать винт 1 с помощью рукоятки 6 по часовой или

против часовой стрелки до совпадения отверстий;

- замкнуть рукоятку 6 на лысках ползуна 2;

- вставить чеку 4 в отверстие и зафиксировать пружинным зажимом.
