921-0000010Б РЭ

158

Наладку «стяжка разблокирована» необходимо выполнять в следующей по-

следовательности:

- вытащить чеку 4 из стяжки;

- Установить поперечину 10 (рисунок 3.12.1) симметрично продольной оси

трактора;

- повернуть ползун 2 (рисунок 3.12.2) на ≈90 и совместить паз на наружной

трубе 3 с отверстием в ползуне 2;

- вращая винт 1 с помощью рукоятки 6, разместить отверстие в ползуне 2 по

центру паза наружной трубы 3 (регулировке подвергнуть правую и левую стяжки);

- замкнуть рукоятку 6 на лысках ползуна 2;

- вставить чеку 4 в отверстие и зафиксировать зажимом.

ВНИМАНИЕ: НА ТРАНСПОРТНЫХ РАБОТАХ ДОЛЖНА ИСПОЛЬЗОВАТЬСЯ

НАЛАДКА «СТЯЖКА ЗАБЛОКИРОВАНА»!

ВНИМАНИЕ: ПРИ РАБОТЕ ТРАКТОРА НА СЕЛЬСКОХОЗЯЙСТВЕННЫХ РА-

БОТАХ С ПОДСОЕДИННЫМ ОРУДИЕМ ИЛИ СЕЛЬХОЗМАШИНОЙ НЕОБХОДИМО

ИСПОЛЬЗОВАТЬ НАЛАДКУ «СТЯЖКА РАЗБЛОКИРОВАНА» ИЛИ «СТЯЖКА ЗА-

БЛОКИРОВАНА», В СООТВЕТСТВИИ С УКАЗАНИЯМИ РУКОВОДСТВА ПО ЭКС-

ПЛУАТАЦИИ ПОДСОЕДИННОГО ОРУДИЯ (СЕЛЬХОЗМАШИНЫ)!

ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ СТЯЖКУ БЕЗ ФИКСАЦИИ ЧЕКОЙ ПОЛЗУ-

НА В НАРУЖНОЙ ТРУБЕ!

По заказу на тракторе могут быть установлены следующие исполнения ЗНУ:

а) НУ под ось подвеса 870 мм со стабилизатором.

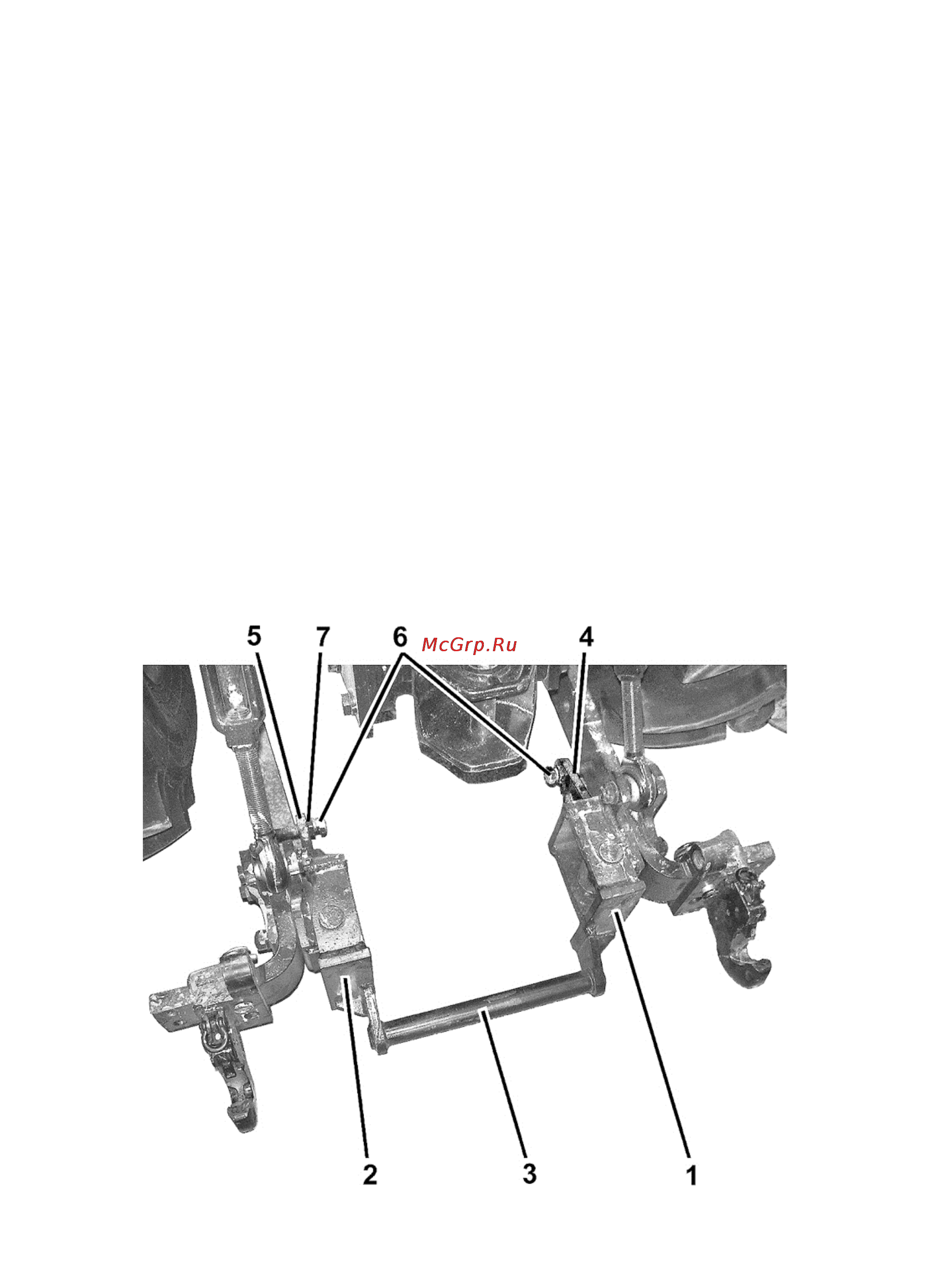

1 – кронштейн правый; 2 – кронштейн левый; 3 – труба; 4 – ухо правого крон-

штейна; 5 – ухо левого кронштейна; 6 – регулировочный болт; 7 – контргайка.

Рисунок 3.12.3 – НУ под ось подвеса 870 мм со стабилизатором

Стабилизатор нижних тяг устанавливается вместо поперечины и обеспечивает

стандартный размер между захватами и блокировку нижних тяг (орудия), или кача-

ния ЗНУ в пределах ± 55 мм.
