921-0000010Б РЭ
190
4.2.9 Формирование колеи задних колес
Изменение колеи задних колес, при установке шин базовой комплектации
420/70R24, производите перемещением ступицы с колесом по полуоси, перестанов-
кой колес с одного борта на другой и за счет изменения положения диска колеса от-
носительно обода. Схемы установки и размеры колеи для шин 420/70R24 (базовая
комплектация) приведены в таблице 4.2.4

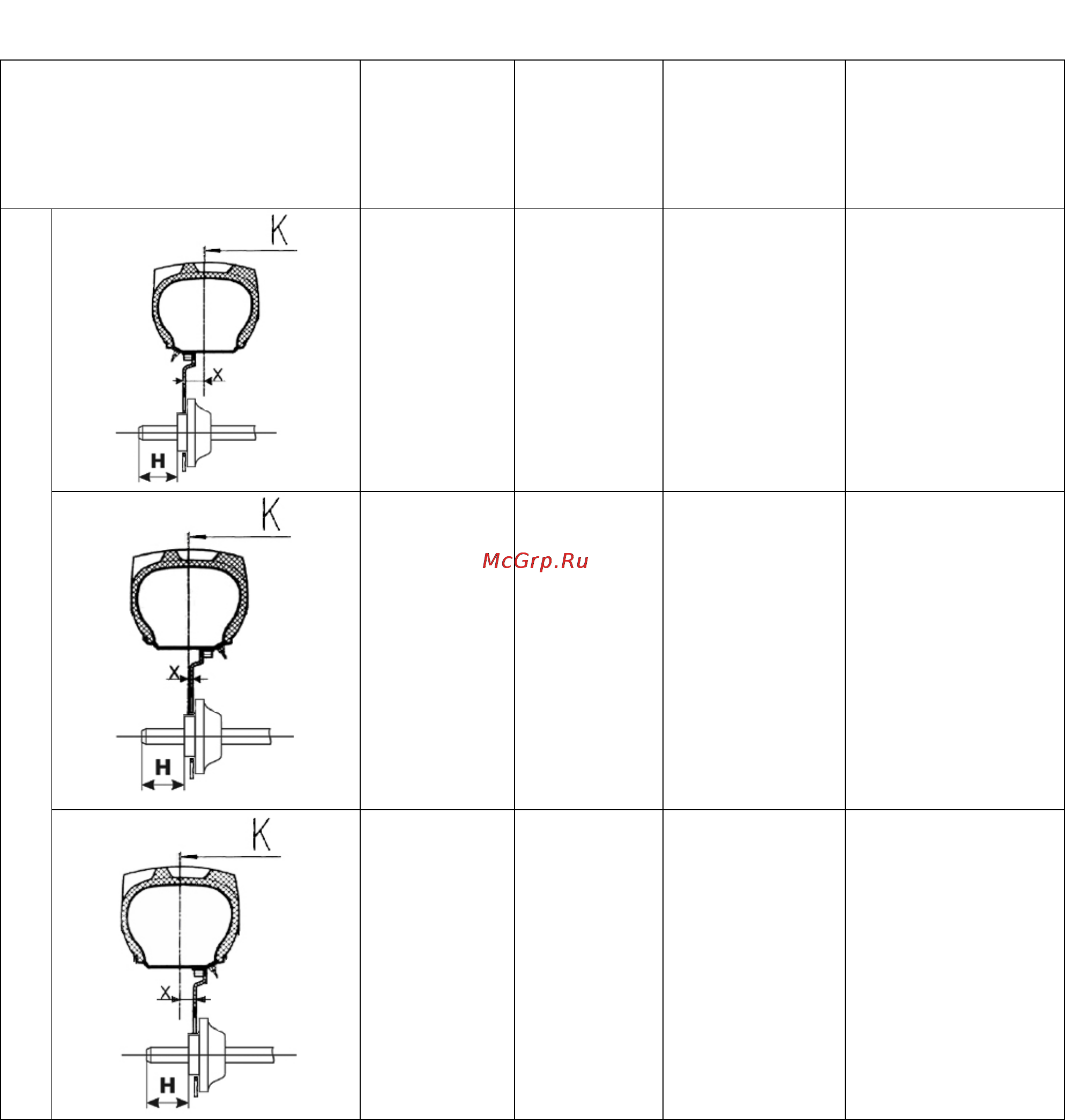

Таблица 4.2.4 – Варианты установки колеи задних колес для шин 420/70R24
Варианты установки диска и
обода
Вылет дис-
ка Х, мм
Размер ко-
леи «К», мм
Установочный
размер от
торца ступицы
до торца по-
луоси «Н», мм
Описание спосо-
ба установки
Стандартная установка диска с перестановкой обода
+90 1160-1210
25…0
Основное поло-
жение. Диск со-
прягается внут-
ренней поверх-
ностью со сту-
пицей, и распо-
ложен с внут-
ренней стороны
опоры.
-18 1326-1426
50…0
Производится
поворот обода
на 180 град.
Диск сопрягает-
ся с внутренней
поверхностью
опоры
-68 1426-1526
50…0
Производится
поворот обода
на 180 град.
Диск сопрягает-
ся с наружной
поверхностью
опоры
