921-0000010Б РЭ
207

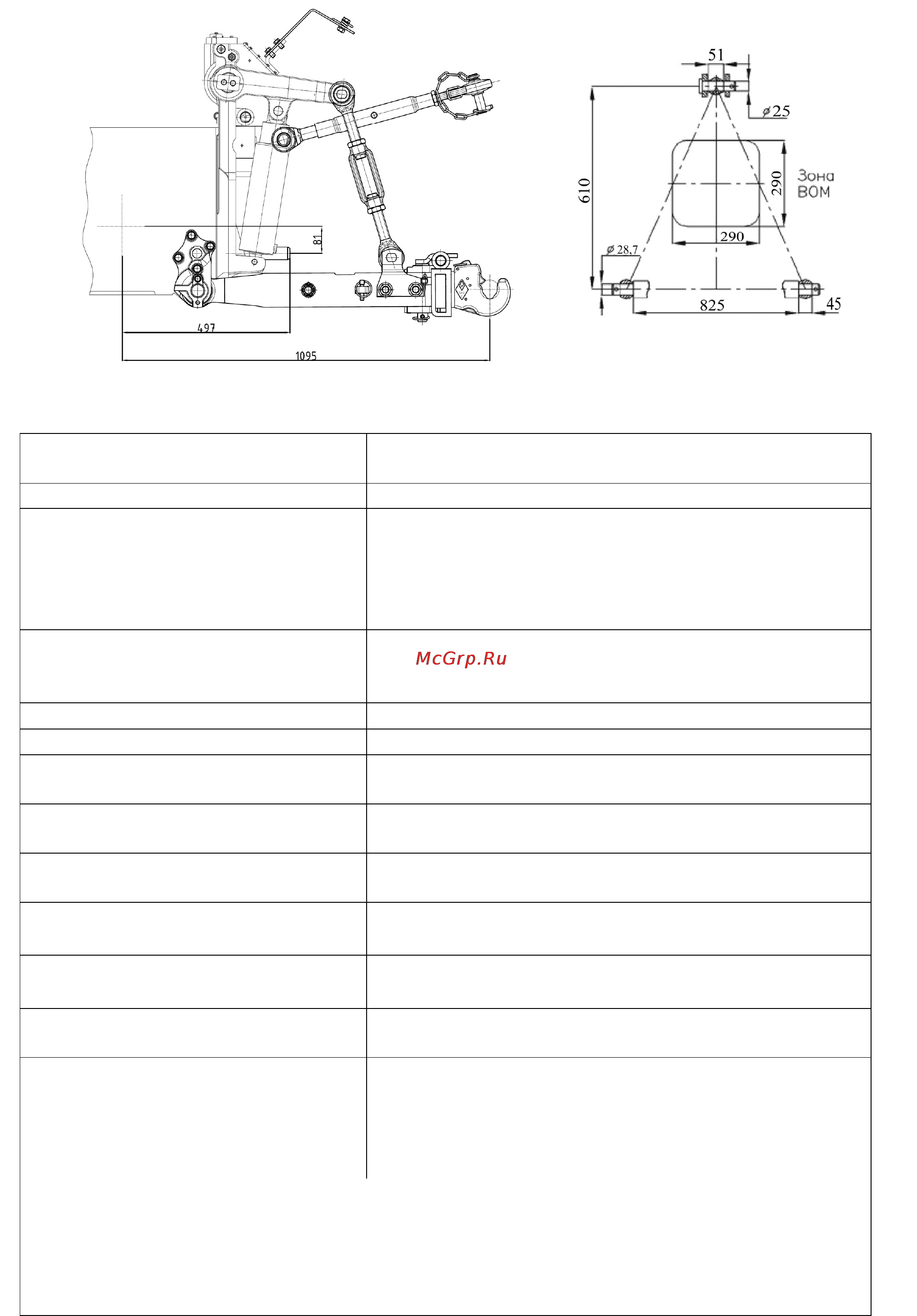

Рисунок 5.3.1 – Схема заднего навесного устройства исполнения НУ-2
Таблица 5.3.1 – Основные параметры и присоединительные размеры ЗНУ
Типоразмер (исполнение)
устройства
НУ-2
(рисунок 5.3.1)
1 Категория (по ИСО 730-1) Категория 2
2 Особенности конструкции Состоит из трех тяг (одной верхней и двух
нижних), шарнирно-соединенных с трактором;
свободные концы тяг с шарнирами соединя-
ются при агрегатировании с присоединитель-
ными элементами машины
3 Назначение
Д
ля подсоединения (навешивания) и агрега-
тирование сельскохозяйственных навесных,
пол
у
навесных машин
4 Нижние тяги Цельная с захватами БСУ
5 Длина нижних тяг, мм 870
6 Ширина шарниров верхней
(
ни
ж
ней
)
тяги, мм
51 (45)
7 Диаметр пальца заднего
шарнира верхней тяги, мм
25
8 Диаметр отверстия задних
шарниров нижних тяг, мм
28,7
9 Расстояние от торца хвосто-
вика ВОМ до оси подвеса, мм
598
10 Высота стойки
1)
, мм 610
11 Длина оси подвеса по за-
плечикам
1)
, мм
825
12
Г
рузоподъемность устройства,
кН 2
)
:
а) на оси подвеса;
б) на вылете 610 мм от оси
подвеса
45
29
_
__________________________________________________________________________________________________
_
1)
Размер относится к агрегатируемой машине.
2)
Не допускается нагружать ЗНУ нагрузками, превышающими нормы нагру-
зок на шины, указанные в подразделе 4.2.8 «Выбор оптимального внутреннего
давления в шинах в зависимости от условий работы и нагрузки на оси трактора,
правила эксплуатации шин».
