921-0000010Б РЭ

208

5.3.3 Переднее навесное трехточечное устройство

Переднее навесное устройство– трехточечное НУ, категория 2 по ИСО 730 и

НУ-2 по ГОСТ 10677. Схема переднего навесного устройства исполнения НУ-2 пред-

ставлена на рисунке 5.3.2. Основные параметры ПНУ указанны в таблице 5.3.2.

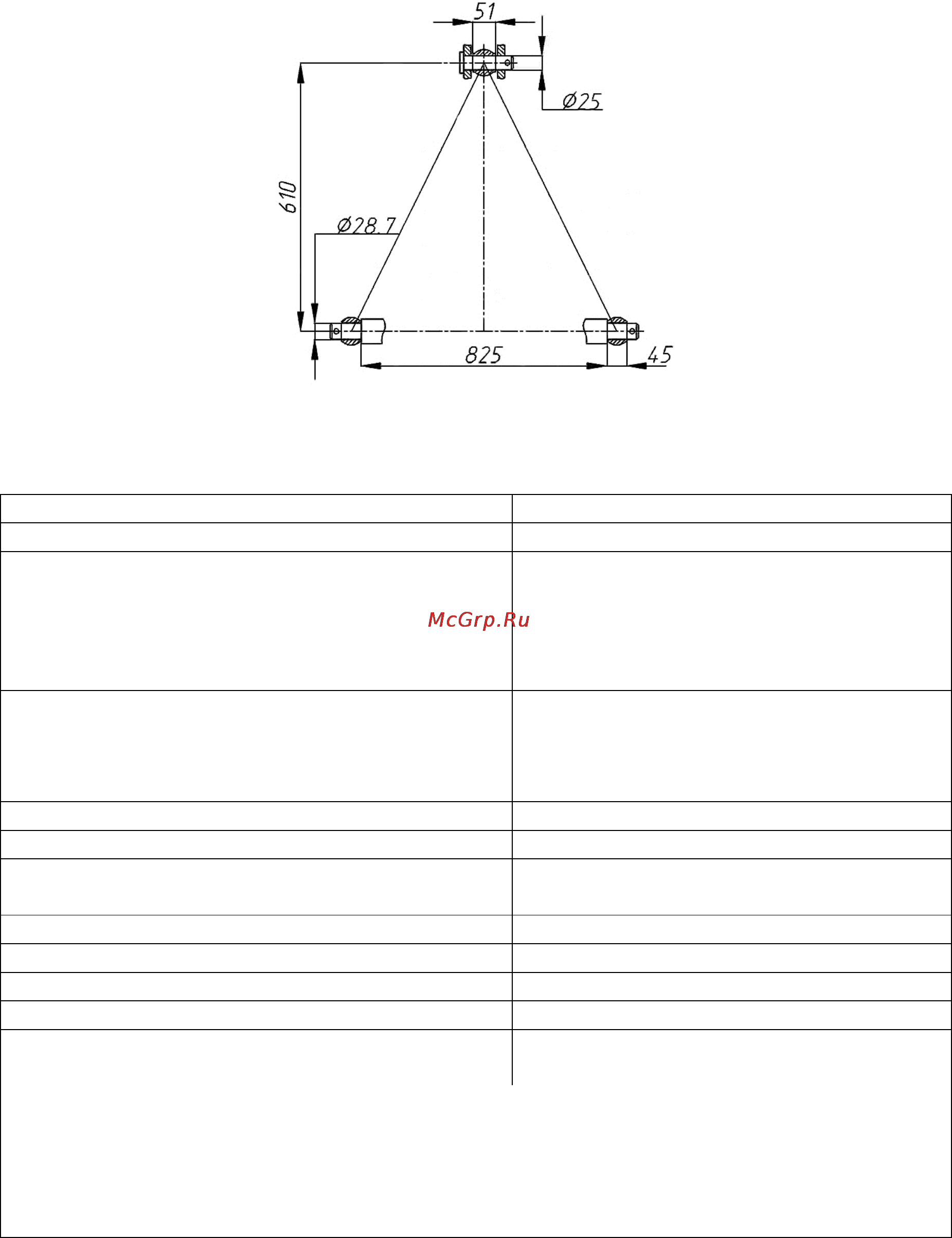

Рисунок 5.3.2 – Схема переднего навесного устройства

Таблица 5.3.2 – Основные параметры и присоединительные размеры ПНУ

Типоразмер (исполнение) устройства НУ-2

1 Категория Категория 2

2 Особенности конструкции Состоит из верхней тяги и блока

нижних тяг. Свободные концы тяг

шарнирно соединяются при агрега-

тировании с присоединительными

элементами сельхозмашины

3 Назначение Для подсоединения (навешивания) и

агрегатирования сельскохозяй-

ственных навесных и полунавесных

машин

4 Нижние тяги

Блок тяг с БСУ и сменными шарнирами

5 Длина нижних тяг, мм 800

6 Ширина свободных передних шарниров

для верхней (нижней) тяги, мм:

51 (45)

7 Диаметр пальца шарнира верхней тяги, мм 25

8 Диаметр отверстия шарнира нижних тяг, мм 28,7

9 Высота стойки

, мм 610

10 Длина оси подвеса по заплечикам

, мм 825

11 Грузоподъемность устройства, кН

на вылете 610 мм от оси подвеса

________________________________________________________________________________________________

Размер относится к агрегатируемой машине.

Не допускается нагружать ПНУ нагрузками, превышающими нормы

нагрузок на шины, указанные в подразделе 4.2.8 «Выбор оптимального внутрен-

него давления в шинах в зависимости от условий работы и нагрузки на оси

трактора, правила эксплуатации шин».
