921-0000010Б РЭ

2.9.2 Информационный монитор

2.9.2.1 Общие сведения

Информационный монитор 4 (рисунок 2.9.1) предназначен для отображения

реальных параметров работы двигателя и индикации неисправностей электронной

системы управления двигателем (ЭСУД).

При установленном ключе выключателя стартера и приборов в положении “I” в

электронную систему управления двигателем подается напряжение питания. После

поступления напряжения питания ЭСУД постоянно проводит самодиагностику. При

отсутствии неисправностей в работе ЭСУД информационный монитор функционирует

в рабочем режиме – отображает реально измеренные параметры работы двигателя.

При обнаружении ошибок информационный монитор выдает звуковой сигнал

и на экране появляется краткое описание выявленных ошибок (обозначение кода

ошибки и ее описание), а также на панели системы управления двигателем 5 заго-

рается, либо мигает сигнализатор диагностики неисправностей. Расшифровка кодов

ошибок, а также рекомендуемые действия по устранению выявленных неисправно-

стей приведены в руководстве по эксплуатации двигателя.

ВНИМАНИЕ: ВЫЯВЛЕННЫЕ ОШИБКИ НЕОБХОДИМО УСТРАНИТЬ! ДЛЯ

УСТРАНЕНИЯ ВЫЯВЛЕННЫХ НЕИСПРАВНОСТЕЙ НЕОБХОДИМО ОБРАЩАТЬСЯ

К ДИЛЕРУ!

2.9.2.2 Настройка яркости и контрастности экрана информационного монитора

Вход в режим настройки яркости и контрастности экрана 7 (рисунок 2.9.2) осу-

ществляется нажатием на кнопку 5. В нижней части экрана высвечивается отобра-

жение кнопок. Нажатием на кнопку 1 осуществляется уменьшение яркости, нажатием

на кнопку 2 осуществляется увеличение яркости, нажатием на кнопку 3 – уменьше-

ние контрастности, нажатием на кнопку 4 – увеличение контрастности, нажатием од-

новременно на кнопки 1, 2, 3, 4 осуществляется настройка на среднее значение

контрастности и максимальную яркость. Повторным нажатием на кнопку 5 осу-

ществляется выход из режима настройки яркости и контрастности.

2.9.2.3 Вызов сменных отображений и параметров на экран информационного

монитора

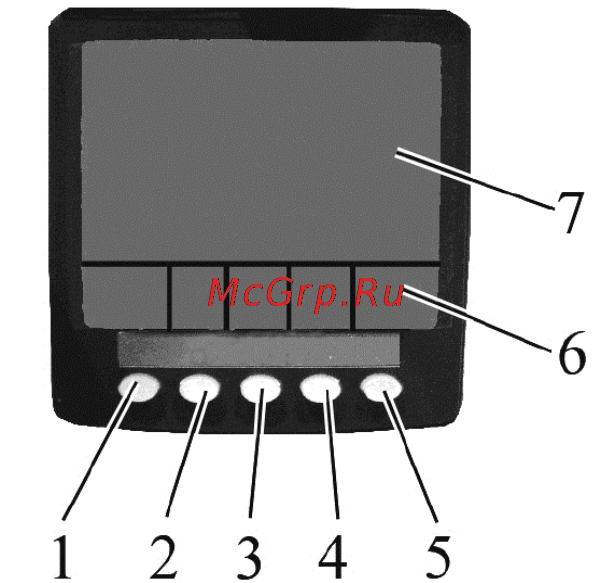

1 – кнопка вызова основного (трехсекционного) отображения и перебора ин-

дицируемых параметров; 2 – кнопка вызова четырехсекционного отображения и пе-

ребора индицируемых параметров; 3 – кнопка вызова графического отображения и

перебора индицируемых параметров; 4 – кнопка вызова индикации списка ошибок

(неисправностей); 5 – кнопка входа/выхода в режим настройки контрастности, ярко-

сти и конфигурационного меню; 6 – сменное отображение фунционального назначе-

ния кнопок; 7 – экран.

Рисунок 2.9.2 – Информационный монитор
