921-0000010Б РЭ

2.9 Панель системы управления двигателем

2.9.1 Общие сведения

Панель системы управления двигателем устанавливается только на трактора

«БЕЛАРУС-921.4» с двигателем Д-245.5S3A.

Панель системы управления двигателем 5 (рисунок 2.9.1) включает в себя кнопоч-

ный выключатель активизации диагностики 1, сигнализатор диагностики неисправ-

ностей 2, розетку для дополнительного оборудования 3, монитор информационный

4, розетку для подключения агрегатируемых машин 6 (12В/25А), диагностический

разъем 7. Схема электрическая соединений ЭСУД приведена в приложении А.

Кнопочный выключатель активизации диагностики 1 предназначен для вызова

из памяти электронного блока управления двигателем активных ошибок путем све-

товых кодов, отображаемых сигнализатором диагностики неисправностей 2. Этот

способ диагностики является альтернативным по сравнению с информационным

монитором 4. По считыванию и расшифровке световых кодов ошибок и по рекомен-

дуемым действиям по устранению неисправностей обращаться к руководству по

эксплуатации двигателя, прикладываемому к трактору. Выявленные ошибки необхо-

димо устранить. Для устранения выявленных неисправностей необходимо обра-

щаться к дилеру.

После поворота выключателя стартера и приборов из положения “Выключено”

в положение “Питание приборов” в систему подается напряжение питания. После

поступления напряжения питания система проводит самодиагностику. При отсут-

ствии ошибок в работе системы на панели системы управления двигателем сигнали-

затор диагностики неисправностей 2 должен включиться и погаснуть, что свиде-

тельствует об исправности лампы сигнализатора 2 и ее правильного подключения к

бортовой сети трактора.

Специальный диагностический разъем 7 предназначен для подключения си-

стемных тестеров для проведения расширенной сервисной диагностики двигателя в

эксплуатации. Указанные системные тестеры рекомендованы для дилерских центрах.

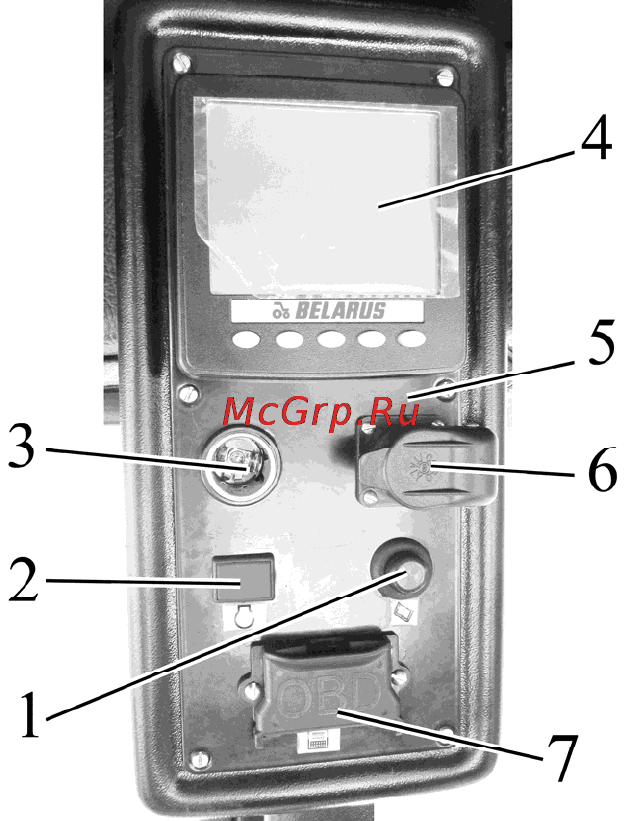

1 – кнопочный выключатель активизации диагностики; 2 – сигнализатор диа-

гностики неисправностей; 3 – розетка для дополнительного оборудования; 4 – мони-

тор информационный; 5 – панель системы управления двигателем; 6 – розетка для

подключения агрегатируемых машин; 7 – диагностический разъем.

Рисунок 2.9.1 – Панель системы управления двигателем
