921-0000010Б РЭ

2.20 Управление насосом ГНС

Валик включения насоса ГНС 5 (рисунок 2.20.1) имеет два положения:

- «насос ГНС включен» – валик 5 повернут по часовой стрелке до упора;

- «насос ГНС выключен» – валик 5 повернут против часовой стрелки до упора.

Прежде чем повернуть валик 5 в любое из двух положений, ослабьте болт 4 на

1…1,5 оборота и поверните валик 5 вместе со стопорной пластиной. Затяните болт 4.

Схема включения насоса ГНС представлена на рисунке 2.20.1, а также приве-

дена в инструкционной табличке на корпусе привода насоса ГНС.

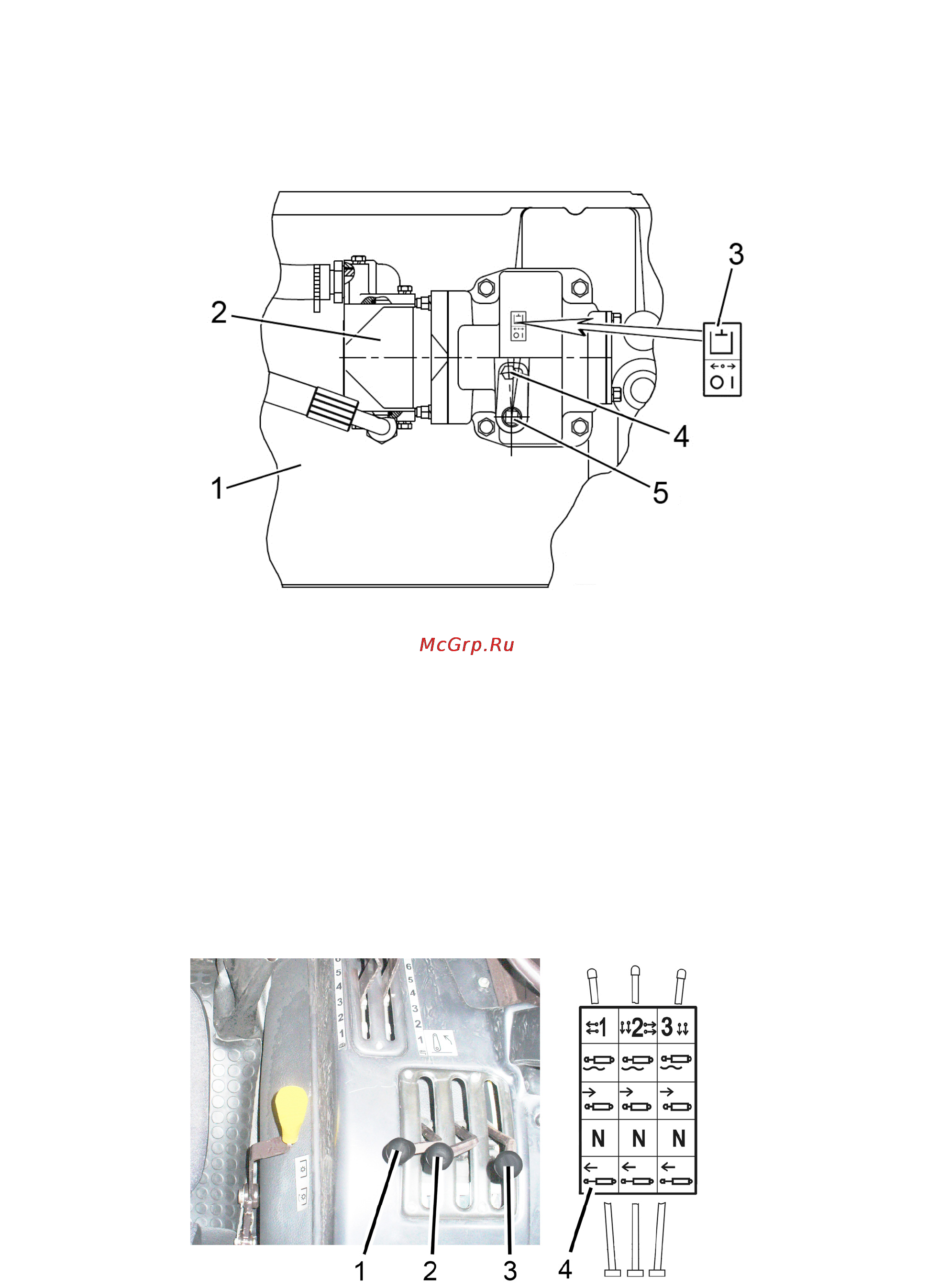

1 – корпус муфты сцепления; 2 – насос ГНС; 3 – схема включения насоса ГНС;

4 – болт; 5 – валик включения насоса ГНС.

Рисунок 2.20.1 – Управление насосом ГНС

Примечание – На рисунке 2.20.1 показано положение «насос ГНС включен».

ВНИМАНИЕ: ВКЛЮЧАЙТЕ И ВЫКЛЮЧАЙТЕ НАСОС ГНС ТОЛЬКО НА МИНИ-

МАЛЬНЫХ ХОЛОСТЫХ ОБОРОТАХ ДВИГАТЕЛЯ!

При возникновении дефектов ГНС, приведших к утечкам масла из гидронавес-

ной системы, выключайте насос ГНС при транспортировке трактора к месту ремонта.

2.21 Управление секциями распределителя ГНС (выносными цилиндрами)

Элементы управления выносными гидроцилиндрами при установленном рас-

пределителе РП70-921 представлены на рисунке 2.21.1.

1, 2, 3 – рукоятки управления выводами распределителя ГНС (выносными ци-

линдрами); 4 – инструкционная табличка со схемой управления распределителем.

Рисунок 2.21.1 – Управление выносными гидроцилиндрами.
