921-0000010Б РЭ

Рукояткой 1 (рисунок 2.21.1) осуществляется управление левыми боковыми

выводами распределителя ГНС. Рукояткой 2 осуществляется управление правыми

боковыми и правыми задними выводами распределителя ГНС. Рукояткой 3 осу-

ществляется управление задними выводами, которые расположены на корпусе рас-

пределителя ГНС.

Каждая из трех рукояток 1, 2, 3 распределителя имеет четыре положения:

- «Плавающее» – крайнее переднее фиксированное положение;

- «Принудительное опускание» – среднее переднее нефиксированное положе-

ние между позициями «Плавающее» и «Нейтраль». В положении "Принудительное

опускание" при работающем двигателе рукоятку следует удерживать рукой, так как

после отпускания рукоятка автоматически возвращается в положение «Нейтраль»;

- «Нейтраль» – среднее заднее фиксированное положение;

- «Подъем» – крайнее заднее положение. Нефиксированное положение для

рукояток 1 и 3, фиксированное положение для рукоятки 2. Рукоятка 2 имеет фикса-

цию без автовозврата в положение «Нейтраль», поэтому при работе с использова-

нием рукоятки 2 управления золотником правого бокового и дублирующего заднего

выводов в положении «Подъем» во избежание перегрева гидросистемы и прежде-

временного выхода из строя насоса и других узлов гидронавесной системы, не за-

бывайте после выполнения операции установить рычаг управления данным золот-

ником в положение «Нейтраль». В положении "Подъем" рукоятки 1 и 3 следует

удерживать рукой, так как после отпускания рукоятка автоматически возвращается в

положение «Нейтраль».

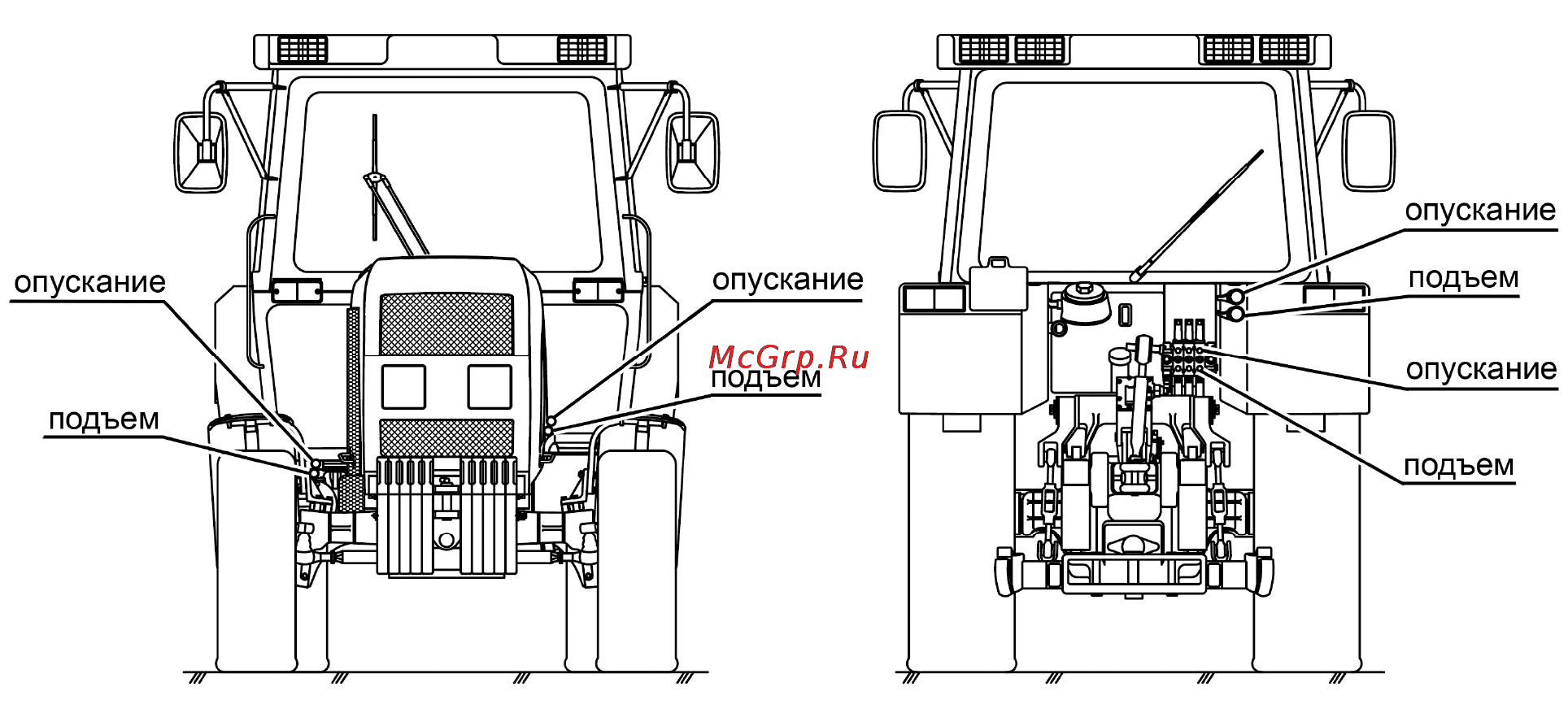

Схема расположения и подключения выводов распределителя к внешним по-

требителям на тракторах «БЕЛАРУС-921/921.2/921.3/921.4» представлена на рисун-

ке 2.21.2.

Рисунок 2.21.2 – Схема расположения и подключения выводов распределителя

2.22 Управление передним навесным устройством

По заказу на тракторах «БЕЛАРУС-921/921.2/921.3/921.4» может быть уста-

новлено переднее навесное устройство. Переднее навесное устройство устанавли-

вается только при комплектации трактора передними шинами 12.4L-16 и задними

шинами 14.9R30.

Управление передним навесным устройством осуществляется рукояткой 1

(рисунок 2.21.1). Правила управления выводами распределителя приведены в под-

разделе 2.21 «Управление секциями распределителя ГНС (выносными цилиндрами)».

Примечание – РВД управления ПНУ подключаются к левым боковым выводам

распределителя ГНС.
