921-0000010Б РЭ

2.23 Электрические плавкие предохранители и электромагнитные реле

2.23.1 Общие сведения.

Электрические плавкие предохранители предназначены для защиты от пере-

грузок и короткого замыкания электрических цепей.

Назначение, места расположения и номиналы предохранителей системы

электрооборудования тракторов «БЕЛАРУС-921/921.2/921.3» и «БЕЛАРУС-921.4» с

двигателем Д-245.5S3AM приведены в пункте 2.23.2.

Назначение, места расположения и номиналы предохранителей системы

электрооборудования трактора «БЕЛАРУС-921.4» с двигателем Д-245.5S3A приве-

дены в пунктах 2.23.3 и 2.23.4.

ПРЕДОСТЕРЕЖЕНИЕ: ЧТОБЫ ИЗБЕЖАТЬ ОБГОРАНИЯ ЭЛЕКТРОПРОВОД-

КИ ТРАКТОРА, НИКОГДА НЕ ПРИМЕНЯЙТЕ ПРЕДОХРАНИТЕЛИ БОЛЕЕ ВЫСОКО-

ГО НОМИНАЛА ПО СИЛЕ ТОКА, ЧЕМ УКАЗАНО В НАСТОЯЩЕМ РАЗДЕЛЕ. ЕСЛИ

ПРЕДОХРАНИТЕЛЬ ЧАСТО СГОРАЕТ, УСТАНОВИТЕ ПРИЧИНУ И УСТРАНИТЕ

НЕИСПРАВНОСТЬ!

В крышках блоков предохранителей 9 (рисунок 2.23.7), 10 (рисунок 2.23.8), 5

(рисунок 2.23.17), 2 (рисунок 2.23.18) имеются по два запасных предохранителя 2

(рисунок 2.23.1). Для доступа к запасным предохранителям 2, извлеките заглушку 3

из крышки 1 блока предохранителей.

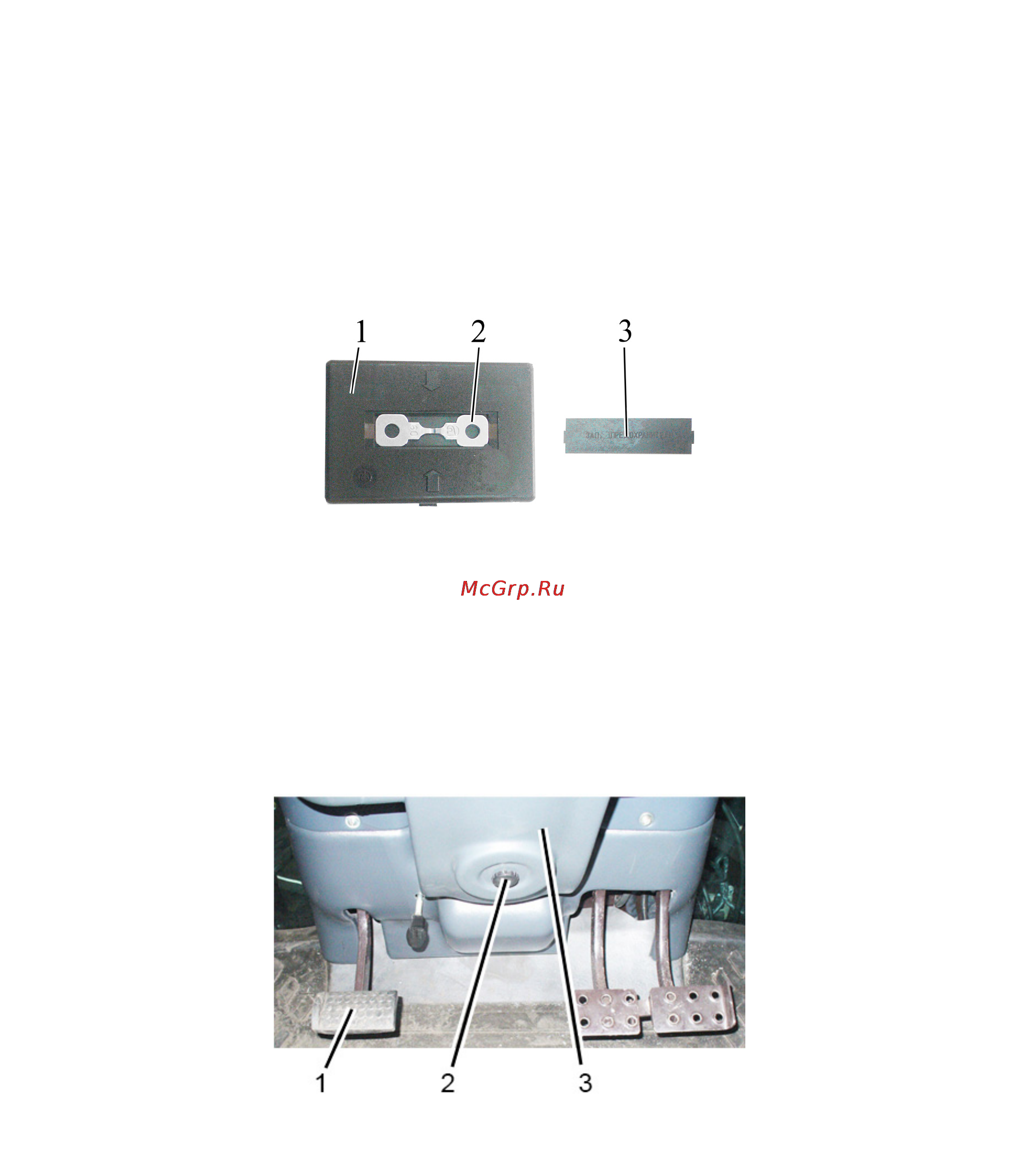

1 – крышка; 2 – запасной предохранитель; 3 – заглушка.

Рисунок 2.23.1 – Расположение запасных предохранителей в блоке предохра-

нителей

2.23.2 Предохранители и реле системы электрооборудования тракторов «БЕ-

ЛАРУС-921/921.2/921.3» и «БЕЛАРУС-921.4» с двигателем Д-245.5S3AM.

Для доступа к предохранителям, расположенным под щитком приборов, необ-

ходимо отвернуть винт 2 (рисунок 2.23.2) и снять панель 3.

1 – педаль управления сцеплением; 2 – винт; 3 – панель.

Рисунок 2.23.2 – Доступ к предохранителям, расположенным под щитком приборов
